Електрична схема обігрівача скла Renault Laguna 2 (X74) 2005, 2006, 2007 року випуску.

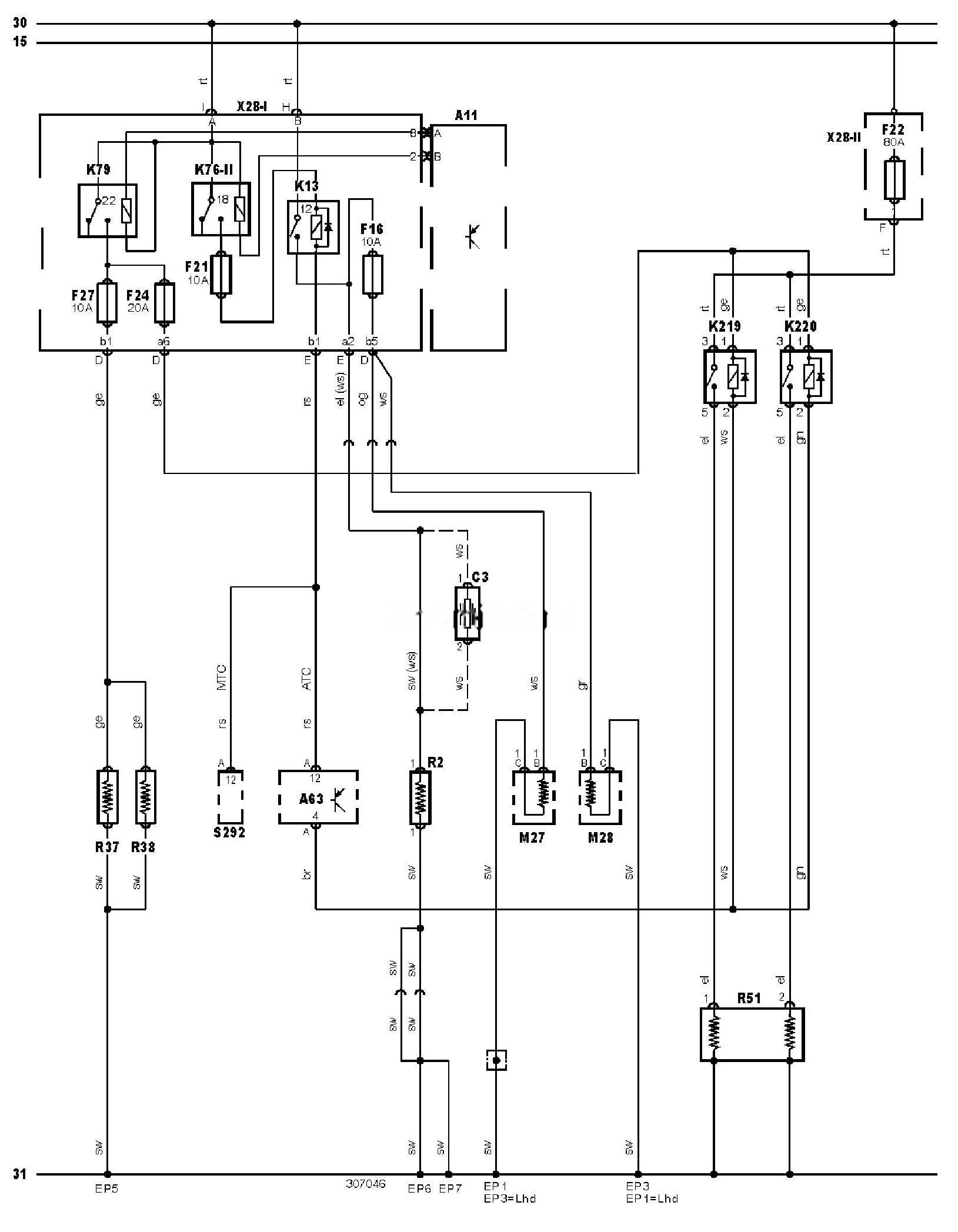

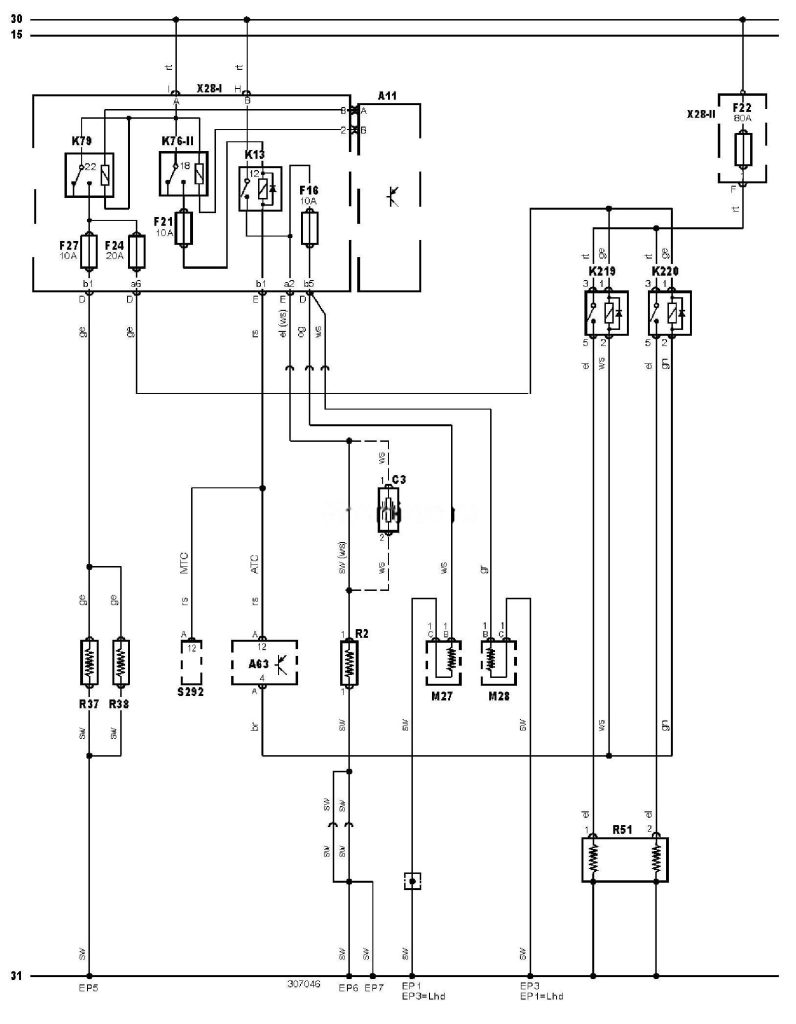

Електросхема обігрівача скла.
Позначення до електричної схеми Renault Laguna
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
C3 |
Пригнічувач перешкод (аудіосистема) |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
F16 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
F27 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
R51 |
Обігрівач лобового скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
