Електрична схема обігрівача скла Renault Kangoo 1 (KC0) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

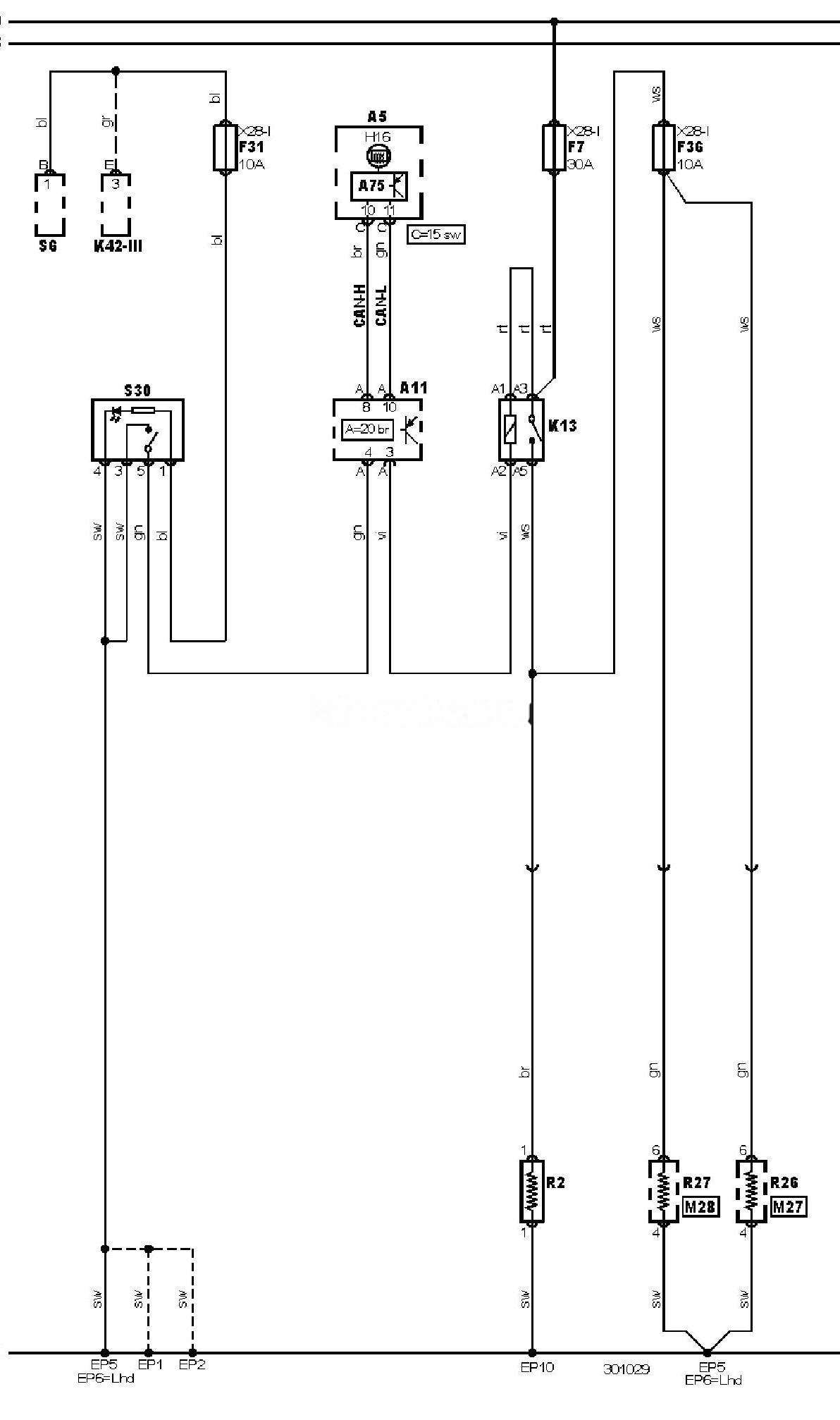

Електросхема обігрівача скла.
Позначення до електричної схеми Renault Kangoo
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F7 |
Запобіжник |
|
F31 |
Запобіжник |
|
F36 |
Запобіжник |
|
H16 |
Індикатор увімкнення обігрівача заднього скла |
|
K13 |
Реле обігрівача заднього скла |
|
K42-3 |
Реле 3 системи освітлення в денний час |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S6 |
Комбінований перемикач |
|
S30 |
Вимикач обігрівача заднього скла |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
