Електрична схема обігрівача скла Renault Clio 2 (X65) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

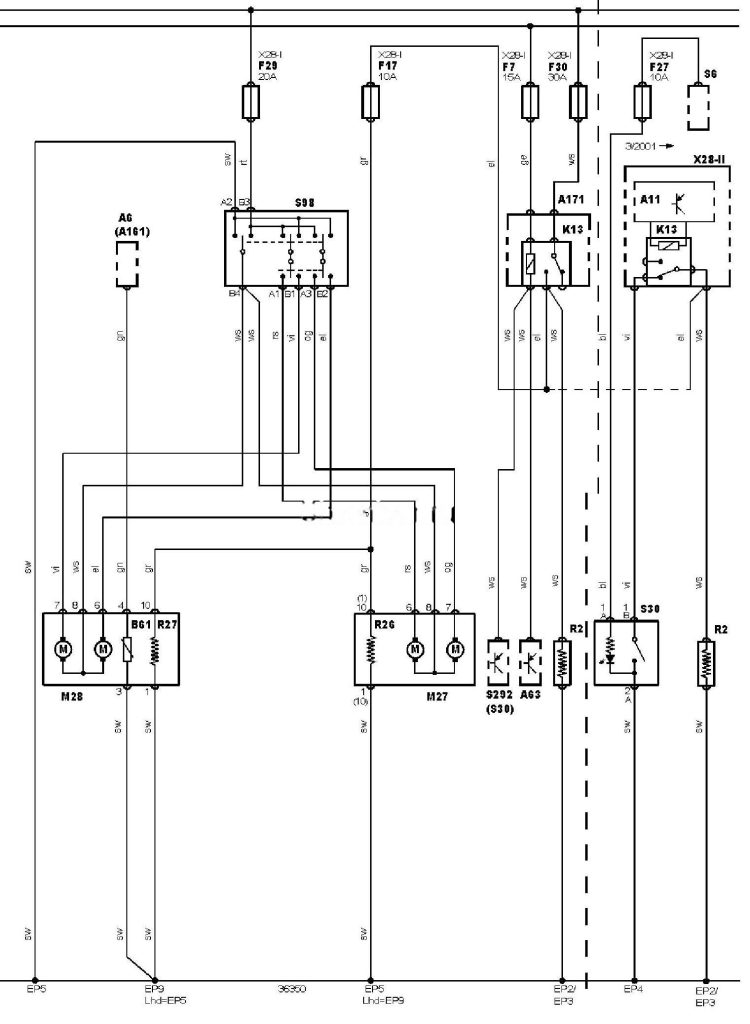

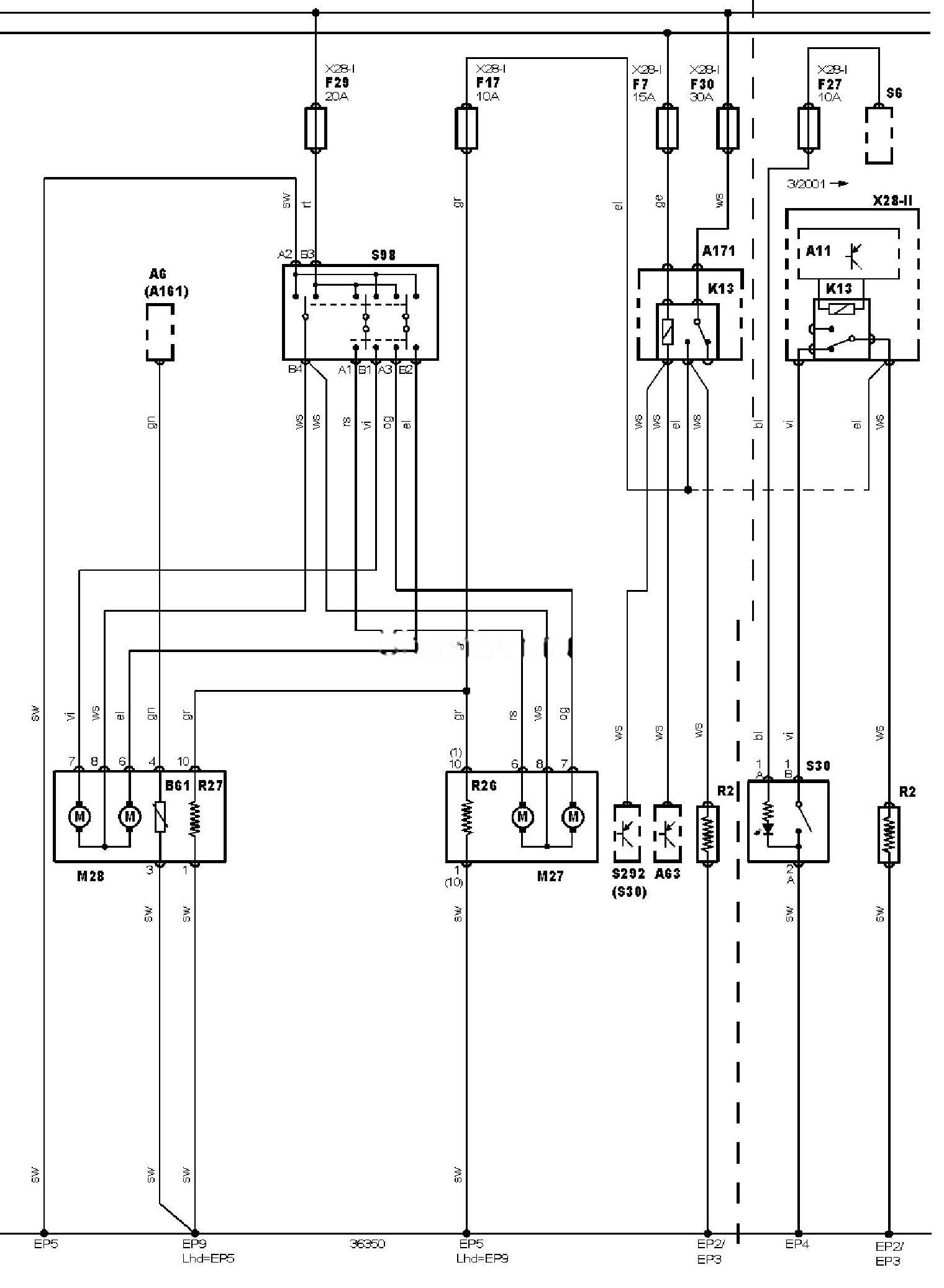

Електросхема обігрівача скла.
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A6 |
Годинник |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
A171 |
Блок реле |
|
B61 |
Датчик температури навколишнього повітря |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
F7 |
Запобіжник |
|
F17 |
Запобіжник |
|
F27 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S6 |
Комбінований перемикач |
|
S30 |
Вимикач обігрівача заднього скла |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X28-1 |
Блок запобіжників/реле |
|
X28-2 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
