Електросхема освітлення салону Seat Cordoba 2 (6L)

Електрична схема освітлення салону Seat Cordoba 2 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

Електросхема ламп освітлення салону.

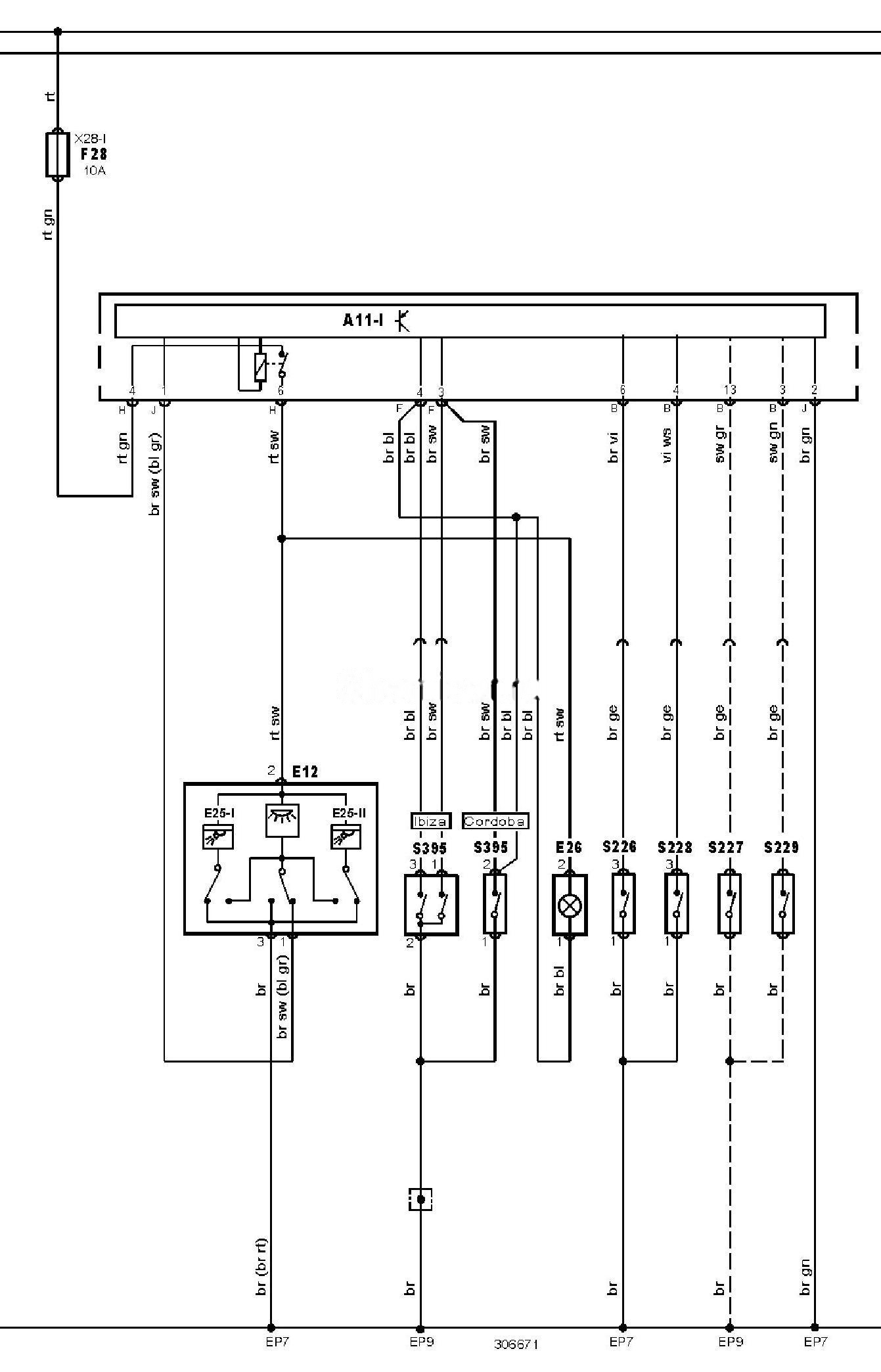

Електросхема освітлення салону Seat Cordoba 2 (6L) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
E12	Лампа освітлення салону (передня)
E26	Лампа підсвічування багажника / задніх дверей
F28	Запобіжник
S226	Кінцевий вимикач дверей водія
S227	Кінцевий вимикач лівих задніх дверей
S228	Кінцевий вимикач дверей пасажира
S229	Кінцевий вимикач правих задніх дверей
S395	Кінцевий вимикач дверей вантажного відсіку

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
