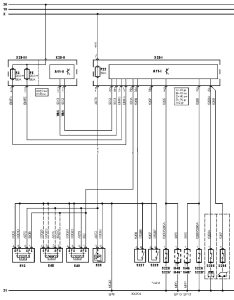

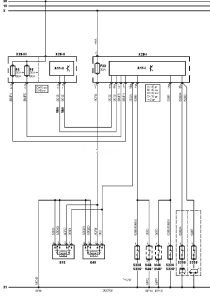

Електрична схема освітлення салону Peugeot Partner (M59) 1/2 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

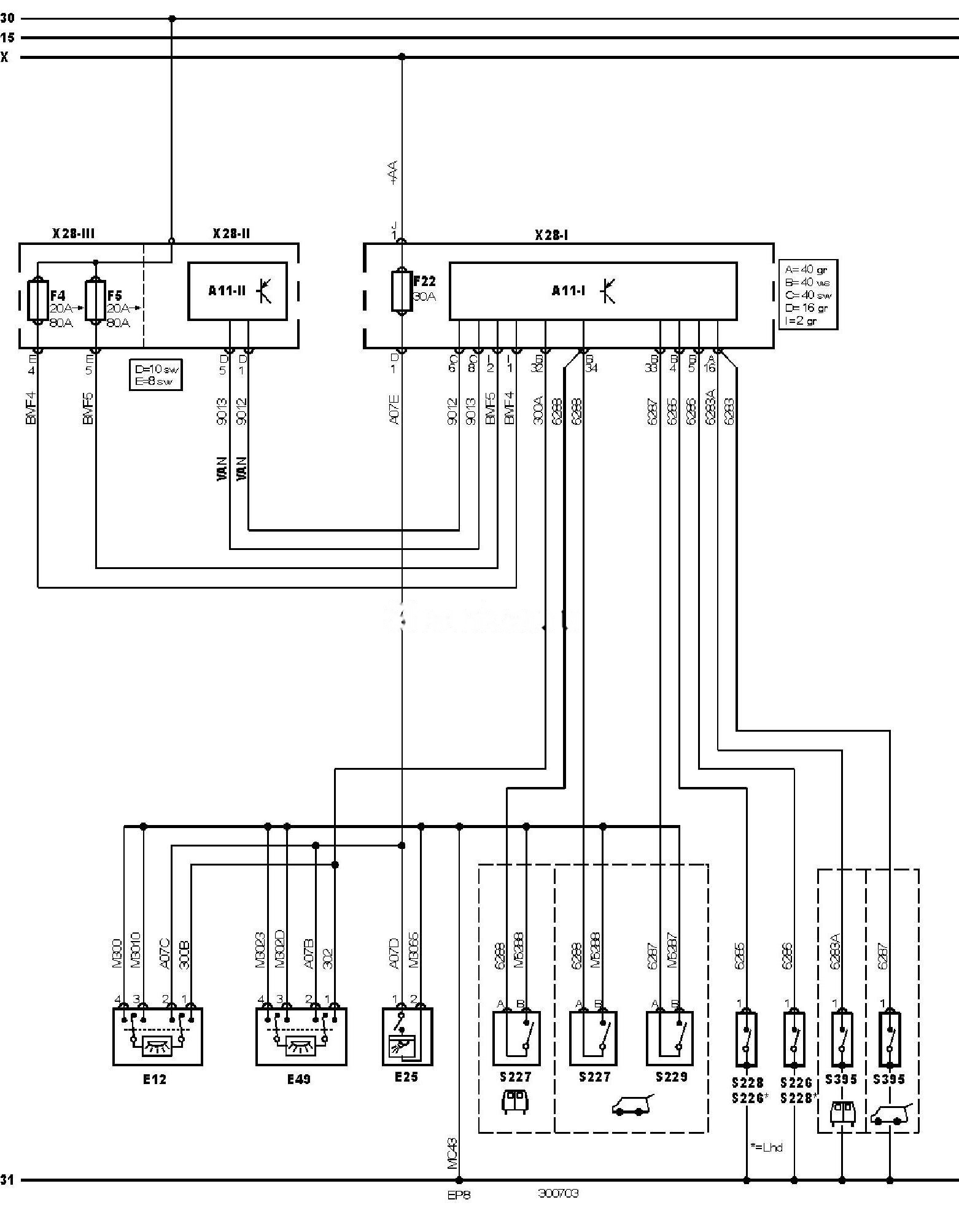

Електросхема ламп освітлення салону — Без центрального замка.
Позначення до електричної схеми Peugeot Partner
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F22 |
Запобіжник |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S395 |
Кінцевий вимикач задніх дверей (вантажний відсік) |
|
VAN |
Шина даних VAN |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
