Електросхема ламп освітлення салону Audi A6 1998, 1999 року випуску.

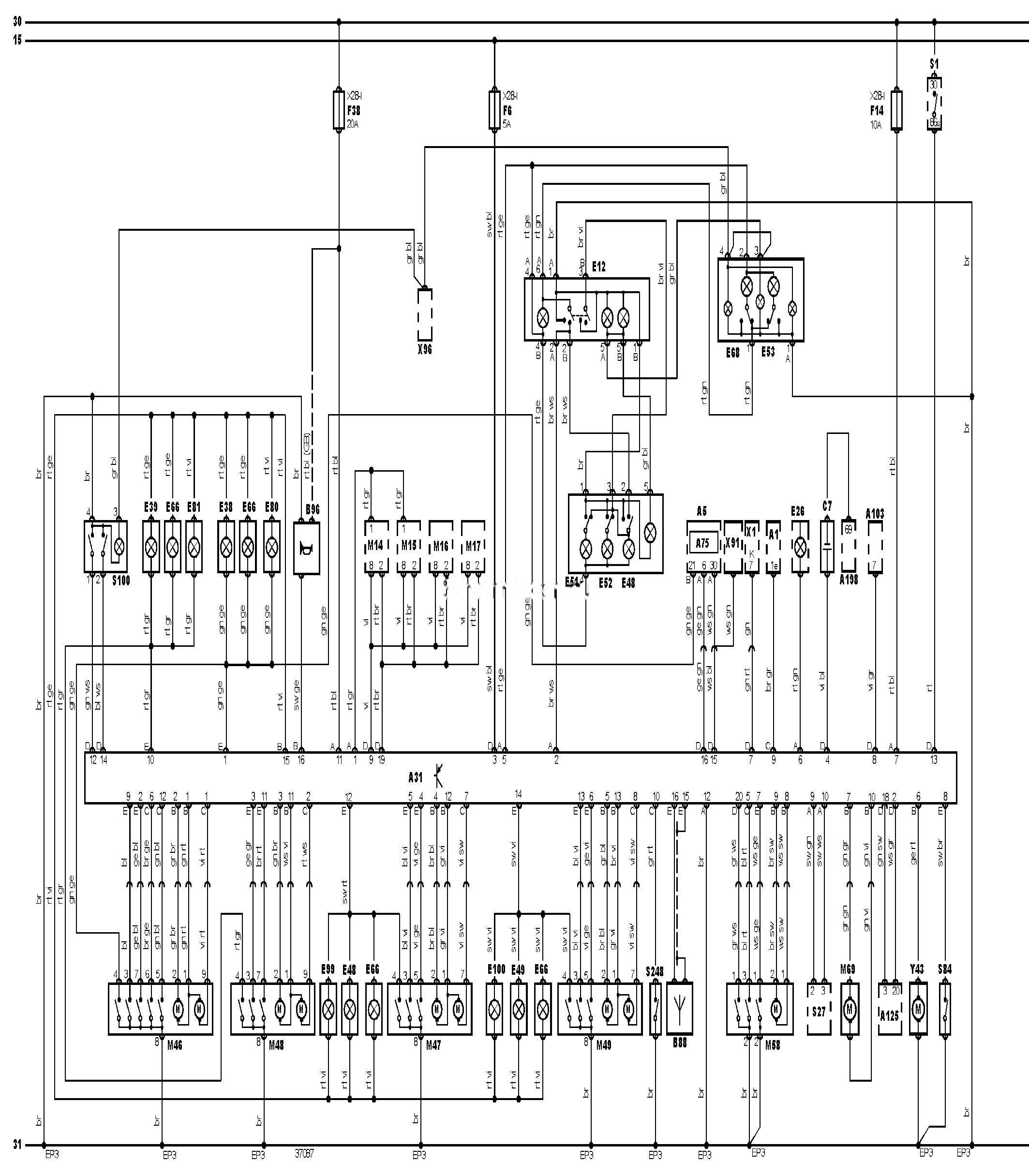

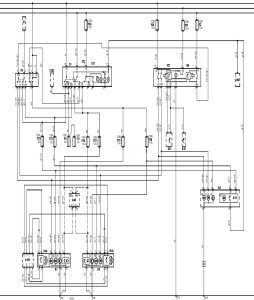

Електросхема ламп освітлення салону
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A31 |
Блок керування центральним замком |
|
A75 |
Блок керування комбінацією приборів |
|
A103 |
Блок керування підвіскою |
|
A125 |
Блок керування сигналом протиугінної системи |
|
A198 |
Електронний блок керування SRS |
|
B88 |
Датчик сигналу центрального замка |
|
B96 |
Звуковий сигнал протиугінної системи |
|
C7 |
Конденсатор SRS |
|
EP3 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E66 |
Габаритна лампа(и) дверей |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E99 |
Лампа підсвічування простору для ніг (ліва задня) |
|
E100 |
Лампа підсвічування простору для ніг (права задня) |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F38 |
Запобіжник |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M16 |
Електродвигун приводу склопідйомника задніх лівих дверей |
|
M17 |
Електродвигун приводу склопідйомника задніх правих дверей |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
M69 |
Електродвигун приводу замка лючка паливної горловини |
|
S1 |
Замок запалювання |
|
S27 |
Вимикач аварійної сигналізації |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S100 |
Головний вимикач центрального замка |
|
S248 |
Кінцевий вимикач протиугінної системи, капот |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
X96 |
Роз’єм підсвічування панелі приладів |
|
Y43 |
Привід кришки багажника / задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
