Електрична схема освітлення салону Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

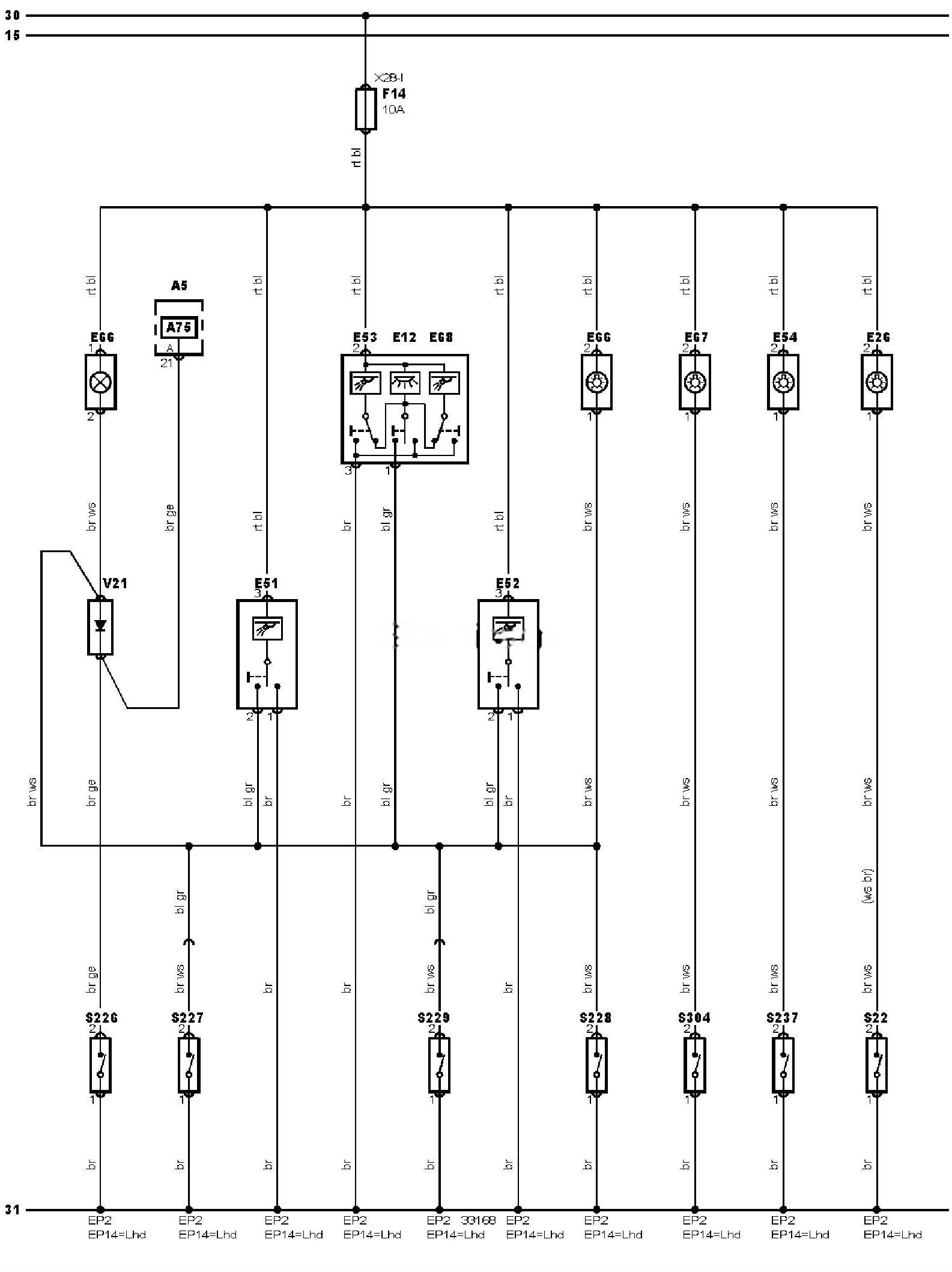

Електросхема ламп освітлення салону — Без центрального замка та електроприводу склопідйомників.
Позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E51 |
Лампа місцевого освітлення (задня ліва) |
|
E52 |
Лампа місцевого освітлення (задня права) |
|
E53 |
Лампа місцевого освітлення (з боку пасажира) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E66 |
Габаритна лампа(и) дверей |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E68 |
Лампа правого переднього габариту |
|
F14 |
Запобіжник |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S304 |
Вимикач підсвічування косметичного дзеркала (з боку водія) |
|
V21 |
Діод Зенера |
|
X28-1 |
Замок запалювання — “ACC” |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
