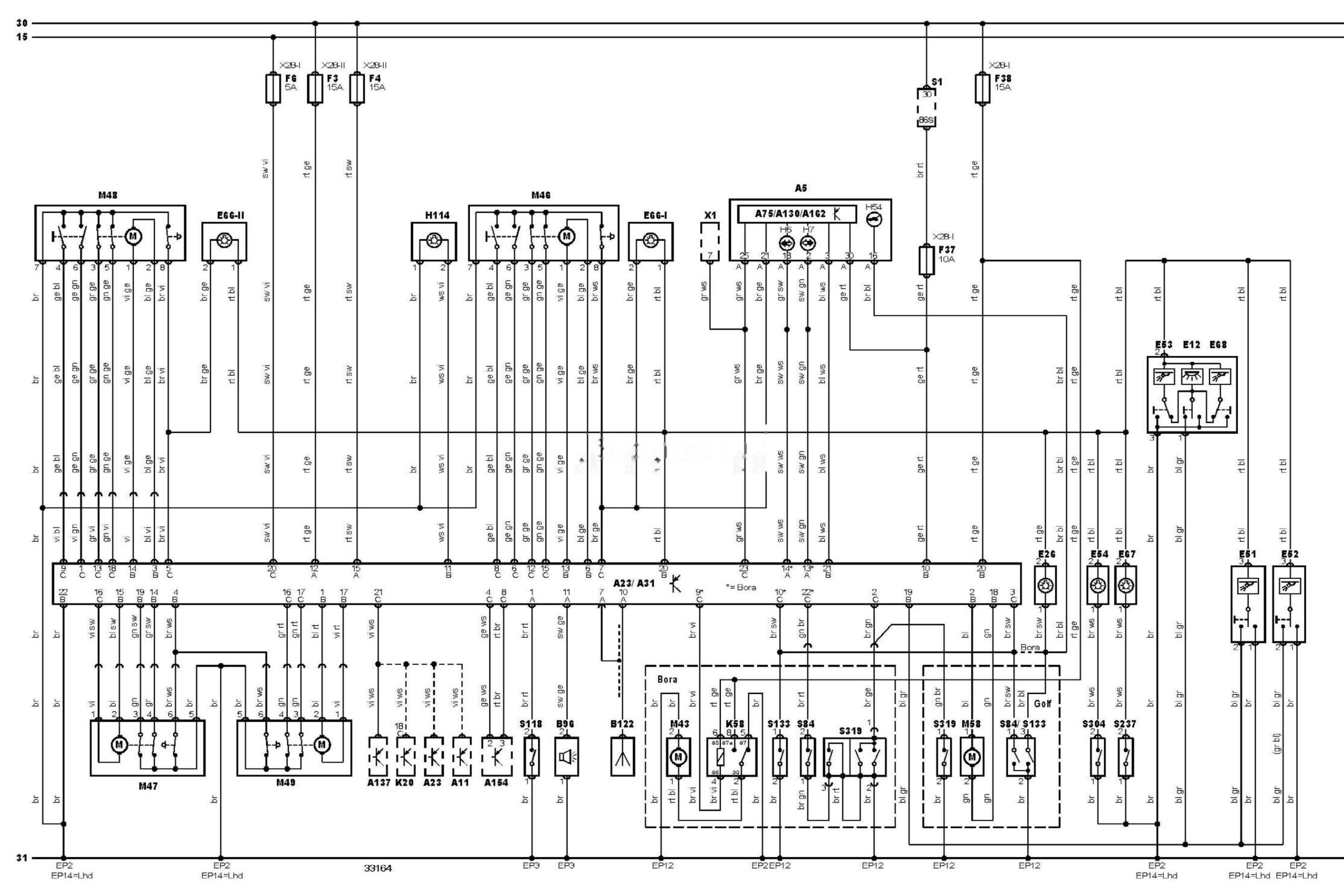

Електрична схема освітлення салону Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

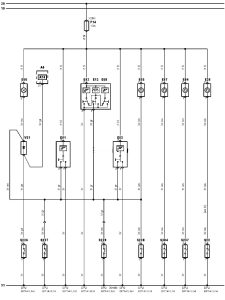

Електросхема ламп освітлення салону — Без електроприводу склопідйомників.
позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A75 |
Блок керування комбінацією приборів |
|
A130 |
Блок діагностики |
|
A137 |
Електронний блок керування SRS |
|
A154 |
Блок керування електроприводом люка |
|
A162 |
Електронний блок керування іммобілайзером |
|
B96 |
Звуковий сигнал протиугінної системи |
|
B122 |
Датчик сигналів протиугінної системи |
|
EP12 |
Точка маси |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E66-1 |
Габаритна лампа(и) дверей |
|
E66-2 |
Габаритна лампа(и) дверей |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E68 |
Лампа правого переднього габариту |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H54 |
Індикатор відкритого багажника / задніх дверей |
|
H114 |
Індикатор центрального замка |
|
K20 |
Реле паливного насоса |
|
K58 |
Реле приводу замка багажника / задніх дверей |
|
M43 |
Електродвигун механізму відкриття / закриття багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
S1 |
Замок запалювання |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S118 |
Головний вимикач протиугінної системи |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S304 |
Вимикач підсвічування косметичного дзеркала (з боку водія) |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
