Електросхема освітлення салону тип 2 Toyota Yaris 1

Електрична схема освітлення салону Toyota Yaris 2 (XP90) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема ламп освітлення салону — Вироблено у Франції.

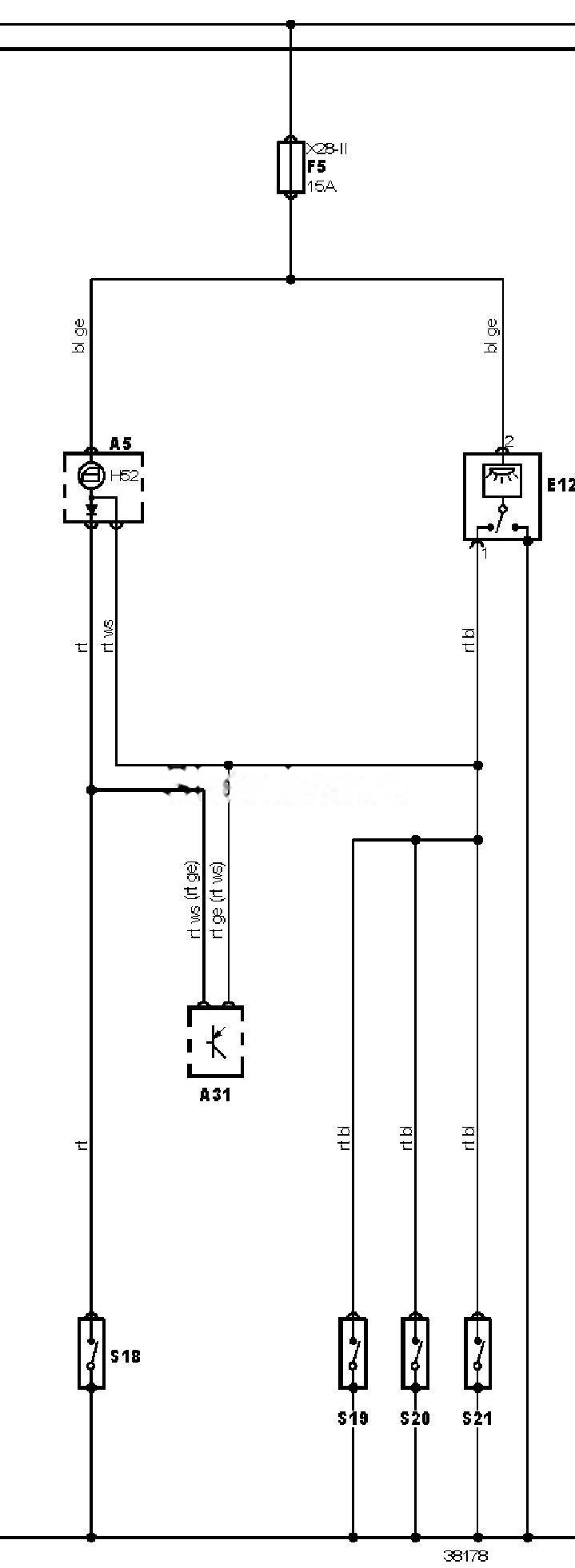

Електросхема освітлення салону тип 2 Toyota Yaris 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Toyota

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A31	Блок керування центральним замком
E12	Лампа освітлення салону (передня)
F5	Запобіжник
H52	Індикатор відчинених дверей (лівих дверей або єдиних)
S18	Вимикач освітлення салону (з боку водія)
S19	Вимикач освітлення салону (з боку пасажира)
S20	Вимикач освітлення салону (лівий задній)
S21	Вимикач освітлення салону (правий задній)
X28-2	Блок запобіжників/реле — моторний відсік 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Toyota Yaris 1 (XP10)

Ще електричні схеми для Toyota Yaris 1 (XP10):
