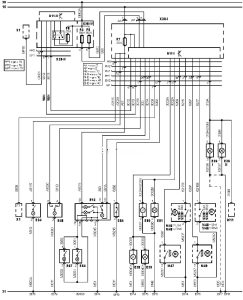

Електрична схема освітлення салону Citroen C5 2000, 2001, 2002 року випуску.

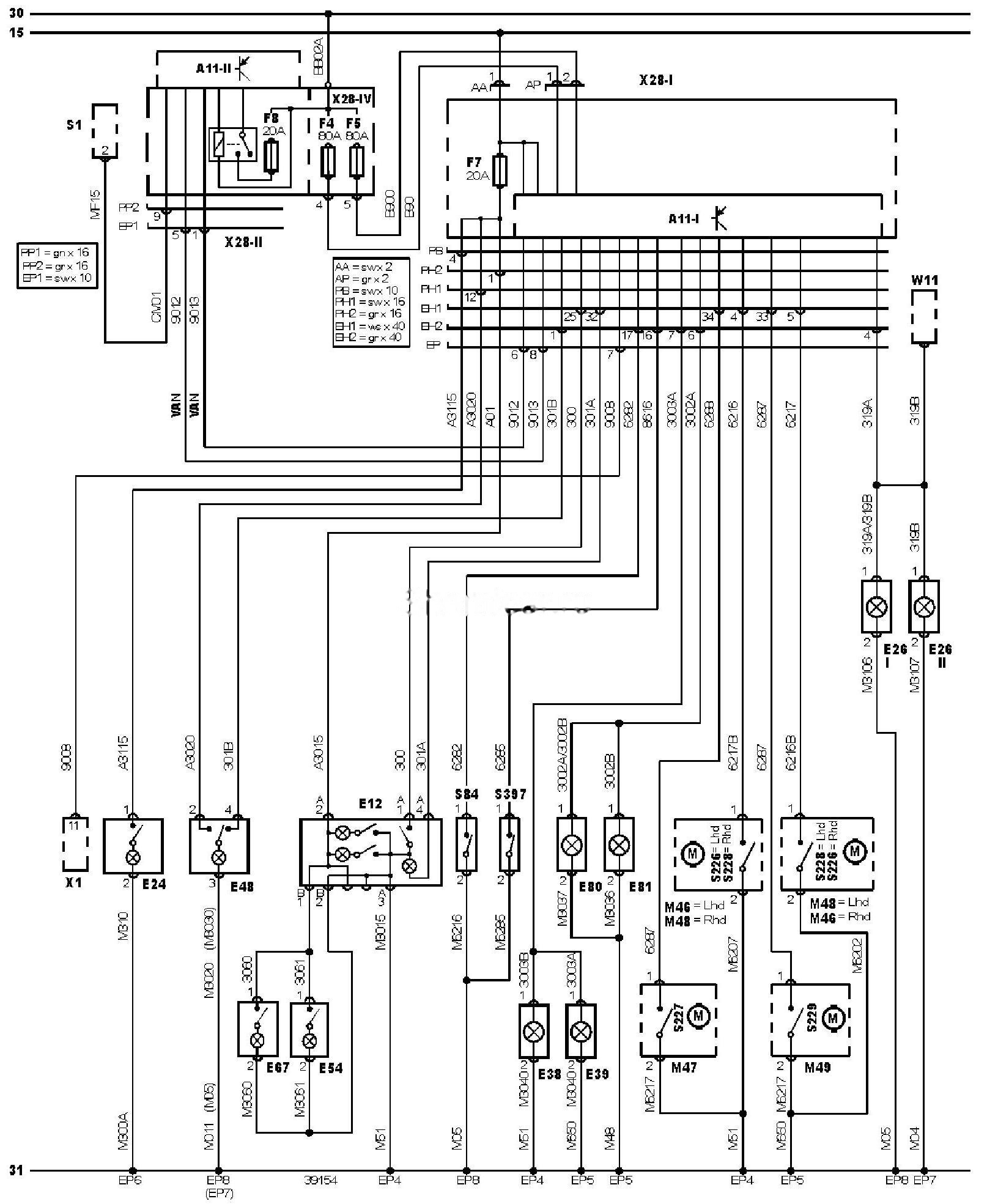

Електросхема освітлення салону – універсал
Позначення до електричної схеми Сitroen C5
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S1 |
Замок запалювання |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S397 |
Вимикач електродвигуна склопідйомника (задні двері) |
|
VAN |
Шина VAN |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
