Електрична схема мультимедіа-системи Citroen C5 2000, 2001, 2002 року випуску.

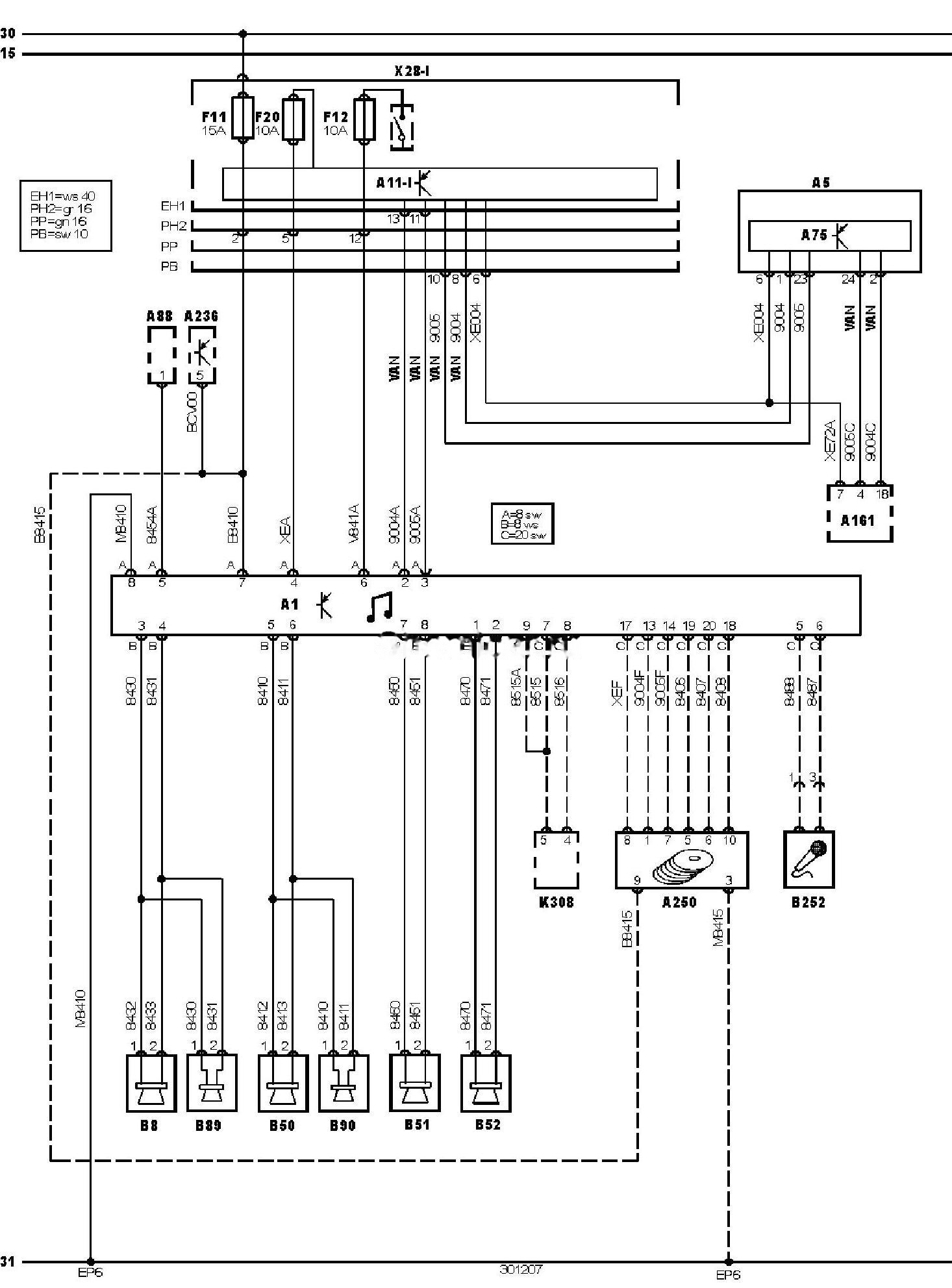

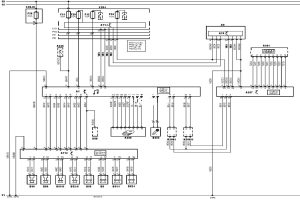

Електросхема мультимедіа-системи — седан Тип 1 і 2
Позначення до електричної схеми Сitroen C5
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A75 |
Блок керування комбінацією приборів |
|
A88 |
Підсилювач сигналу антени |
|
A161 |
Багатофункціональний дисплей |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
B252 |
Мікрофон |
|
EP6 |
Точка маси |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F20 |
Запобіжник |
|
K308 |
Перемикаюче реле динаміка аудіосистеми/телефону |
|
VAN |
Шина VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
