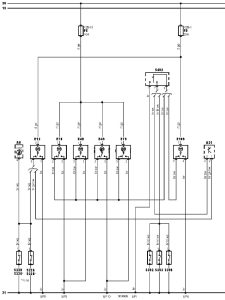

Електрична схема освітлення салону Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

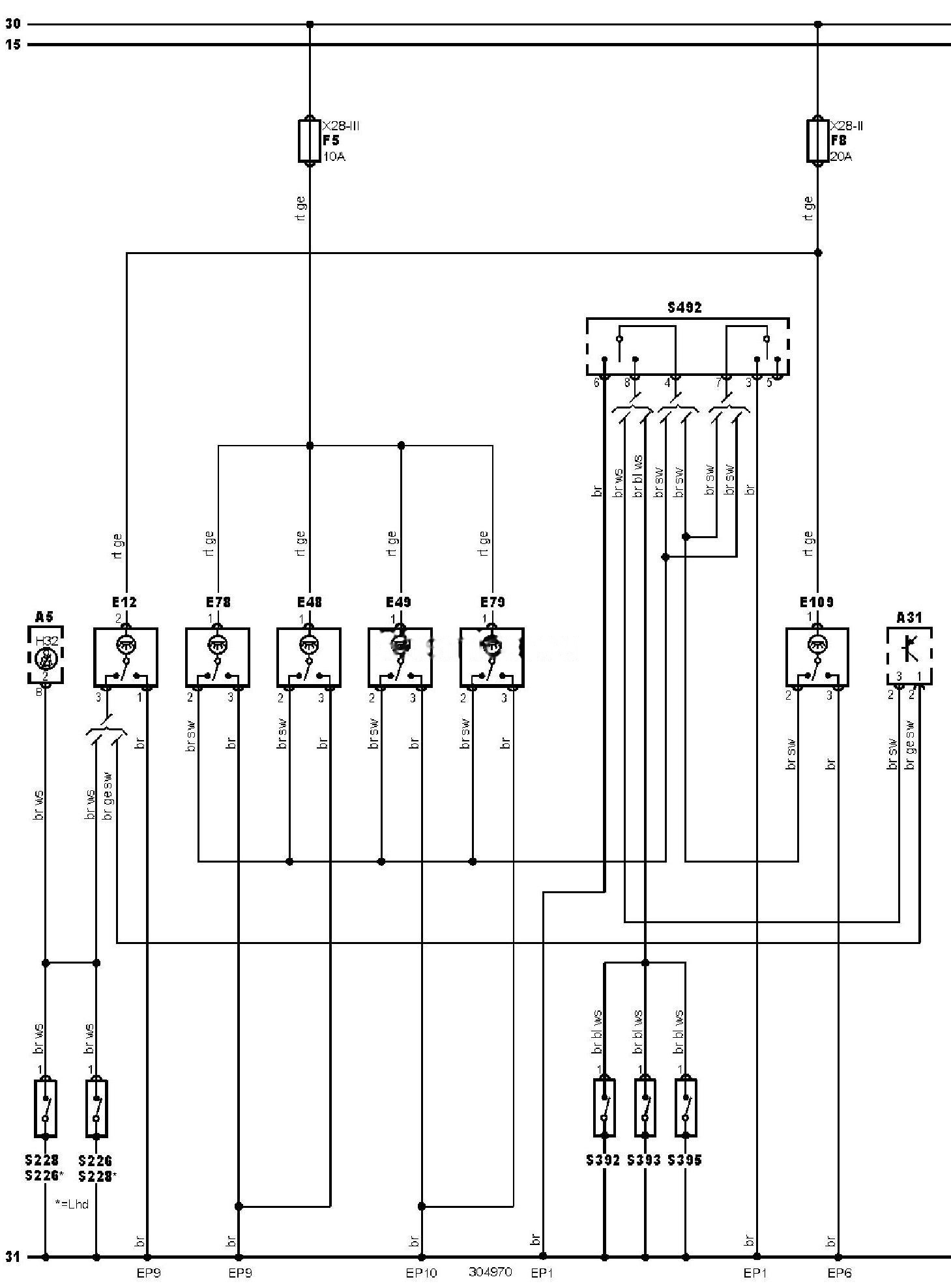

Електросхема ламп освітлення салону — Коди кузова 638.094/194/294.
Позначення до електричної схеми Mercedes Benz V-Class (638)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A31 |
Блок керування центральним замком |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
E78 |
Лампа освітлення салону, передня ліва |
|
E79 |
Лампа освітлення салону, передня права |
|
E109 |
Лампа освітлення багажного відділення |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
S226 |
Кінцевий вимикач дверей водія |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S392 |
Контактна пластина зсувних дверей (правої) |
|
S393 |
Кінцевий вимикач зсувних дверей (лівої) |
|
S395 |
Кінцевий вимикач дверей вантажного відсіку |
|
S492 |
Головний вимикач лампи освітлення багажного відділення |
|
X28-2 |
Блок запобіжників/реле, рульова колонка 2 |
|
X28-3 |
Блок запобіжників/реле, панель приладів 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
