Електросхема обігрівача скла Mercedes Benz V-Class (638)

Електрична схема обігрівача скла Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема обігрівача скла.

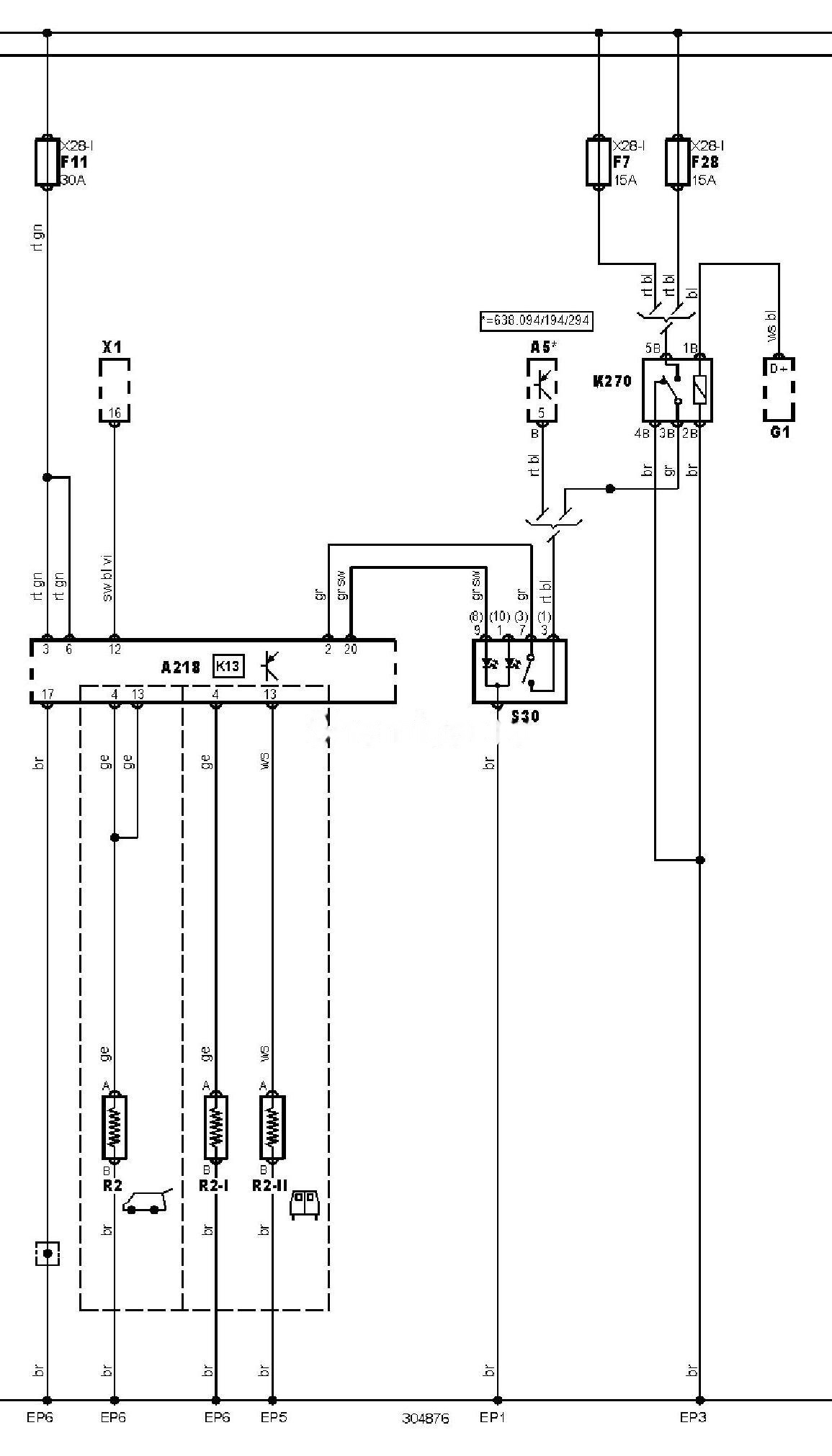

Електросхема обігрівача скла Mercedes Benz V-Class (638) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz V-Class (638)

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A218	Блок керування очисником / омивачем заднього скла
EP1	Точка маси
EP3	Точка маси
EP5	Точка маси
EP6	Точка маси
F7	Запобіжник
F11	Запобіжник
F28	Запобіжник
G1	Генератор
K13	Реле обігрівача заднього скла
K270	Реле основних ланцюгів
R2	Обігрівач заднього скла
R2-1	Обігрівач заднього скла 1
R2-2	Обігрівач заднього скла 2
S30	Вимикач обігрівача заднього скла
X1	Діагностичний роз’єм (DLC)
X28-1	Блок запобіжників/реле, під сидінням 1

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Mercedes Benz V-Class (638)

Ще електричні схеми для Mercedes Benz V-Class (638):
