Електрична схема розподілу живлення Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

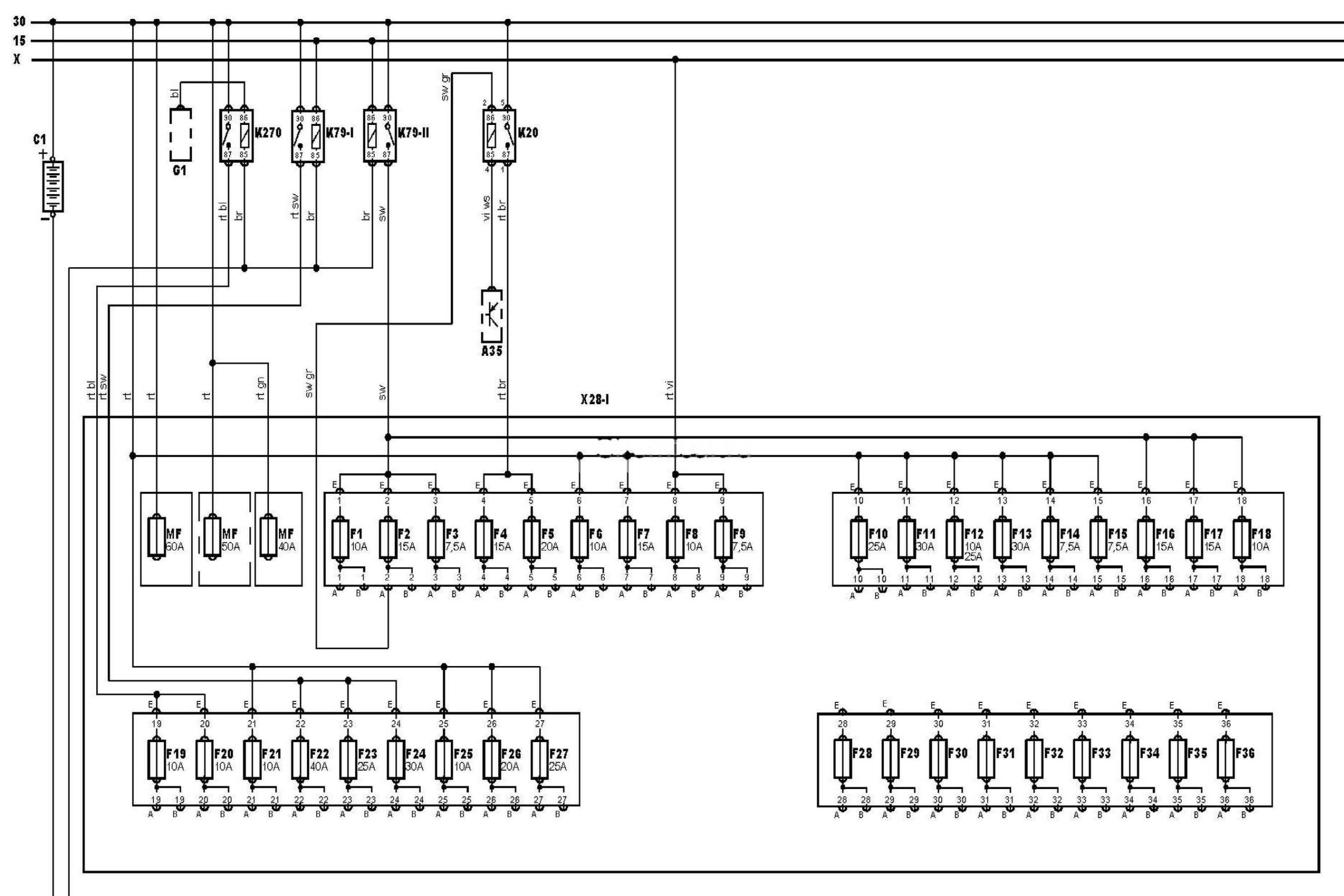

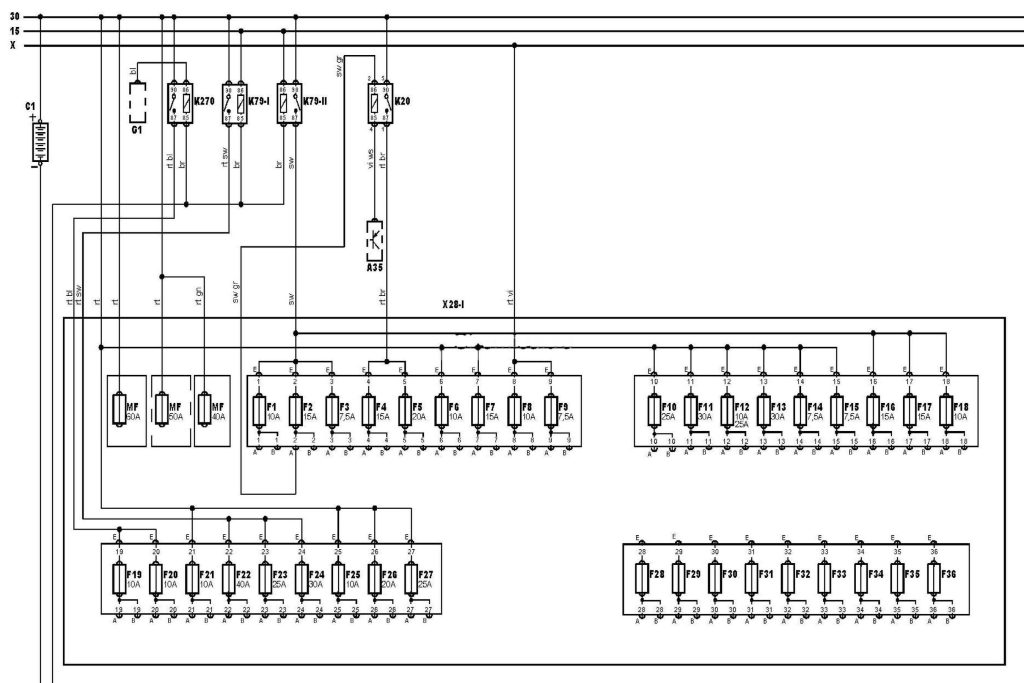

Електросхема розподілу живлення — Блок запобіжників під сидінням (коди кузова 638.244).
Позначення до електричної схеми Mercedes Benz V-Class (638)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
C1 |
Акумуляторна батарея |
|
EP3 |
Точка маси |
|
F |
Запобіжник |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
G1 |
Генератор |
|
K20 |
Реле паливного насоса |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K270 |
Реле основних ланцюгів |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, під сидінням 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
