Електрична схема розподілу живлення Mercedes Benz С-Class 202 1996, 1997, 1998, 1999, 2000 року випуску.

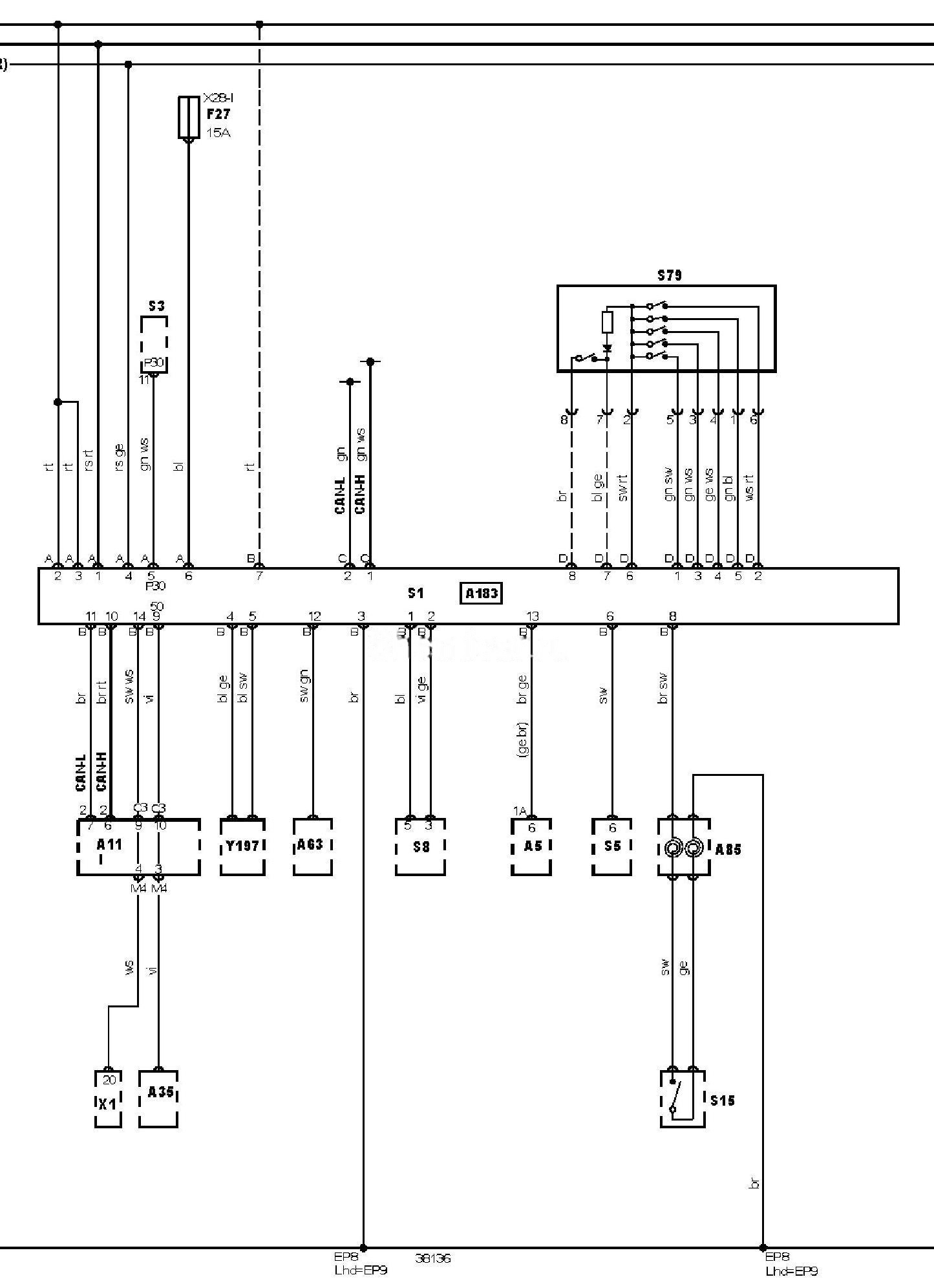

Електросхема розподілу живлення — Замок запалювання.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11 1 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A85 |
Ковзний контакт звукового сигналу |
|
A183 |
Аудіосистема |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F27 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S8 |
Перемикач керування очисником / омивачем лобового скла |
|
S15 |
Вимикач звукового сигналу |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
