Електрична схема розподілу живлення Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

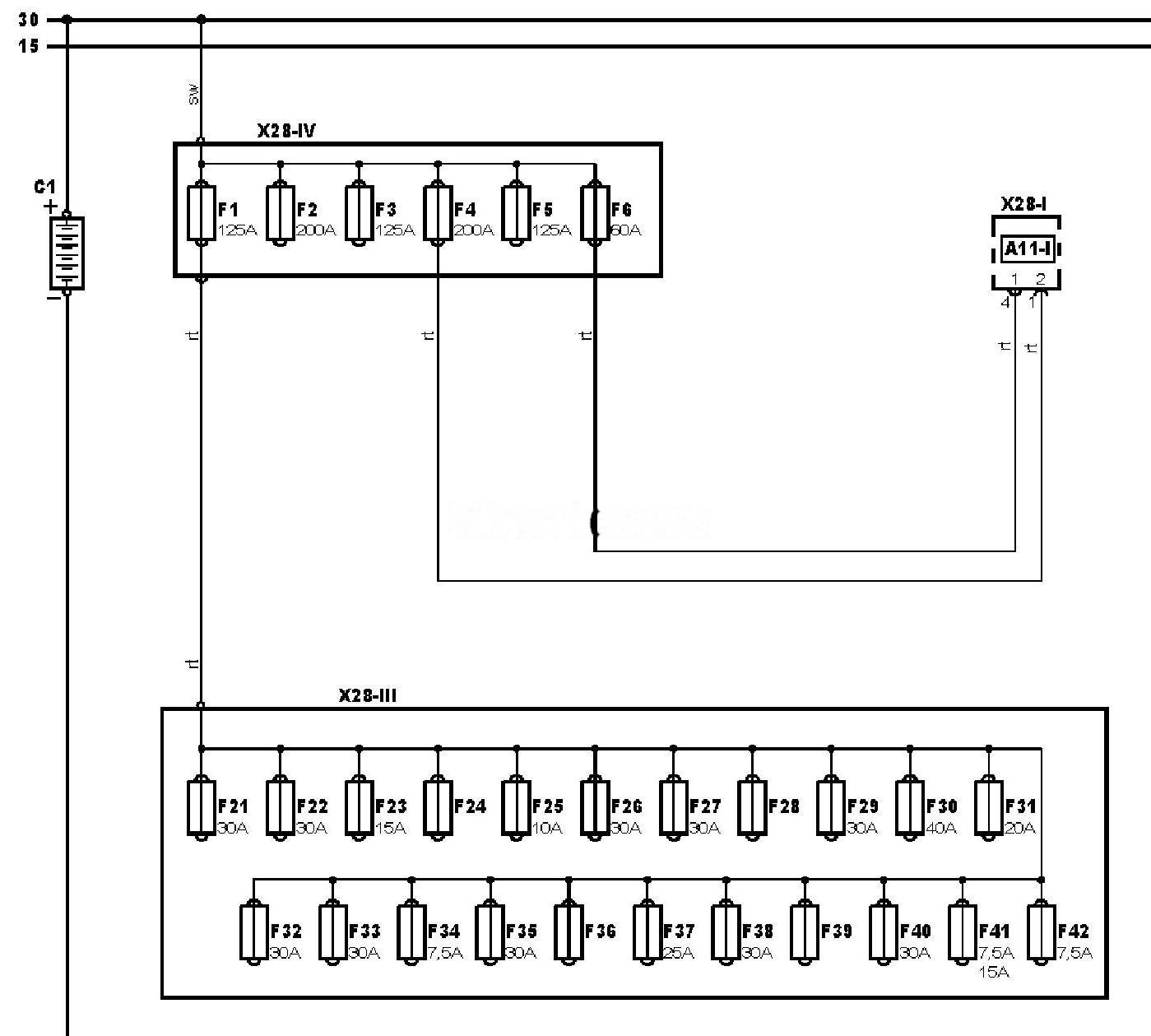

Електросхема розподілу живлення — Приладова панель та моторний відсік 2.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
C1 |
Акумуляторна батарея |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
F39 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
