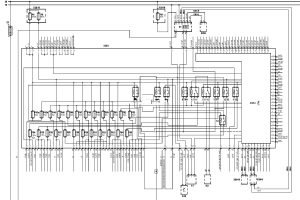

Електрична схема розподілу живлення Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

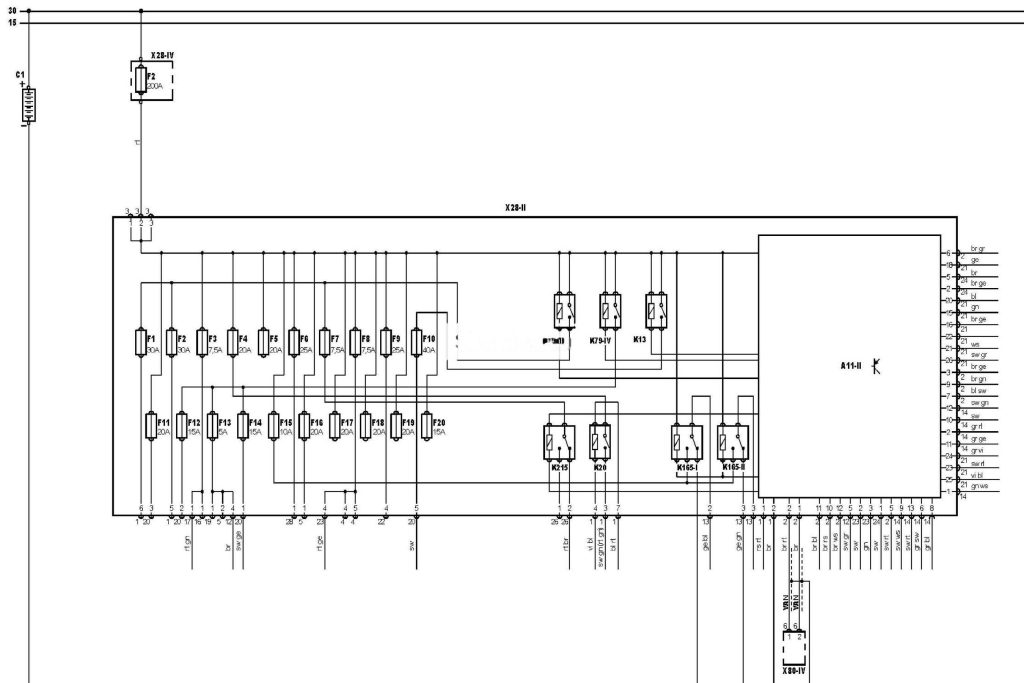

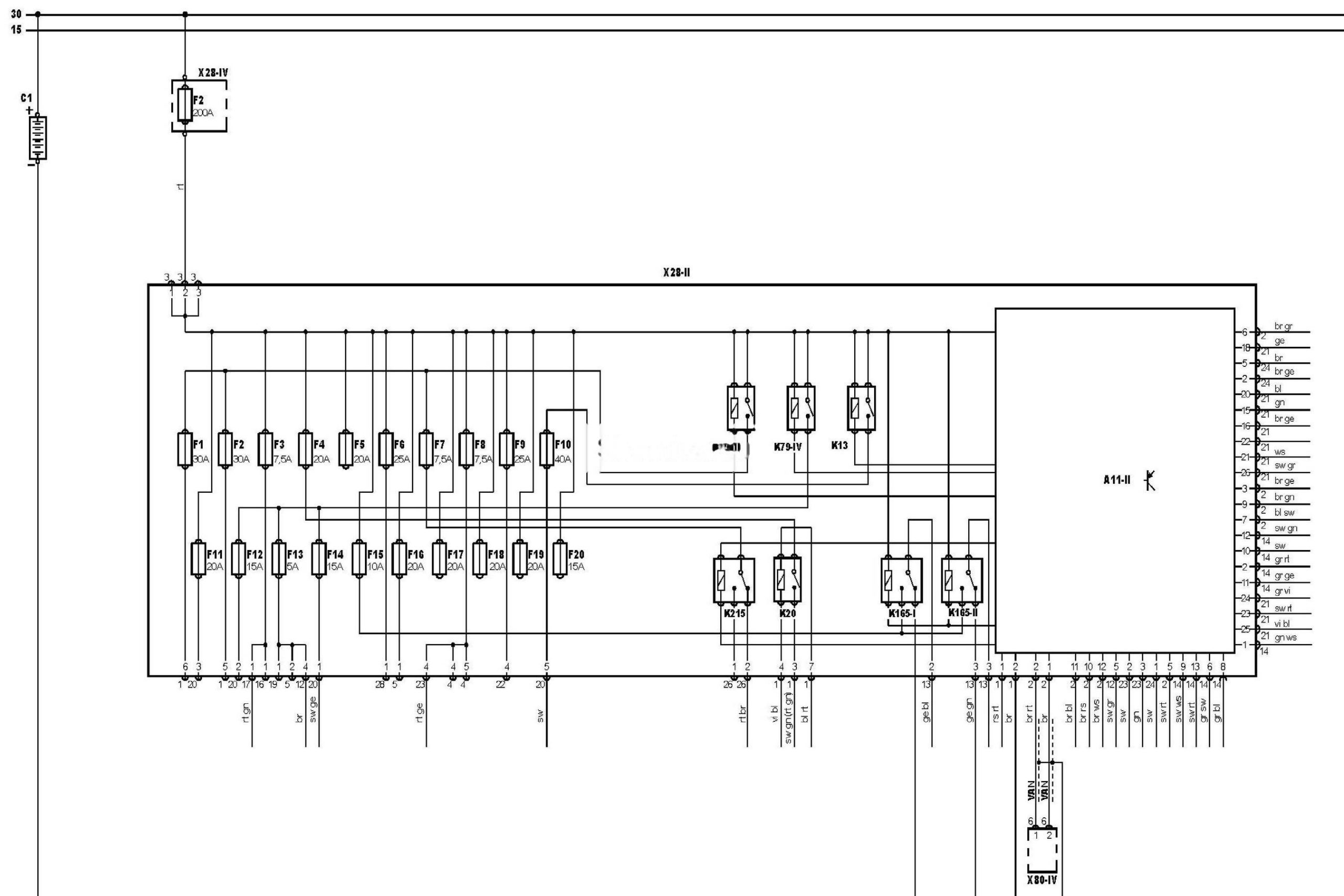

Електросхема розподілу живлення — Багажне відділення.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
C1 |
Акумуляторна батарея |
|
EP10 |
Точка маси |
|
EP4 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K20 |
Реле паливного насоса |
|
K79-3 |
Реле 3 основних ланцюгів |
|
K79-1V |
Реле 4 основних ланцюгів запалювання |
|
K165-1 |
Реле 1 приводу замка паливозаливної горловини |
|
K165-2 |
Реле 2 приводу замка паливозаливної горловини |
|
K215 |
Реле приводу підголівників |
|
VAN |
Шина даних VAN |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80-1V |
Роз’єм 4 шини даних |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
