Електрична схема очищувачів та омивачів Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

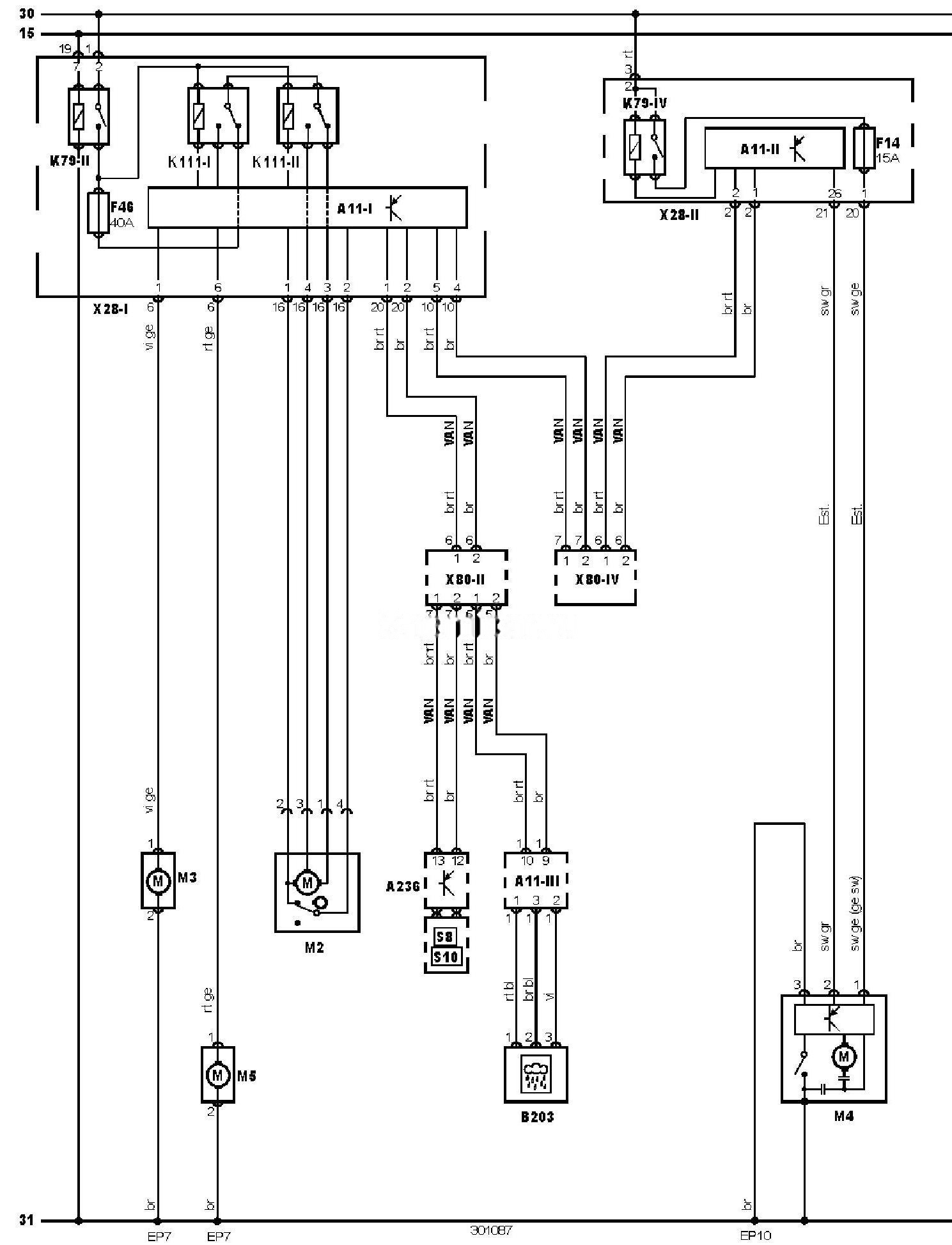

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP10 |
Точка маси |
|
EP7 |
Точка маси |
|
F14 |
Запобіжник |
|
F46 |
Запобіжник |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K79-1V |
Реле 4 основних ланцюгів запалювання |
|
K111-1 |
Реле 1 електродвигуна очищувача лобового скла |
|
K111-2 |
Реле 2 електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
