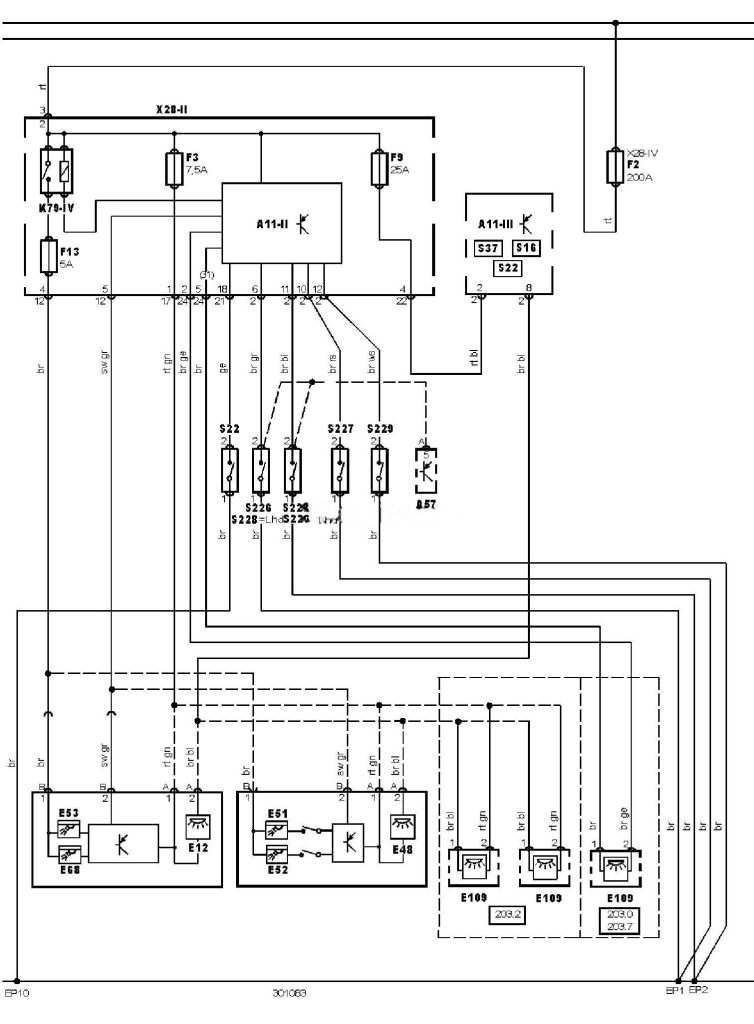

Електрична схема освітлення салону Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

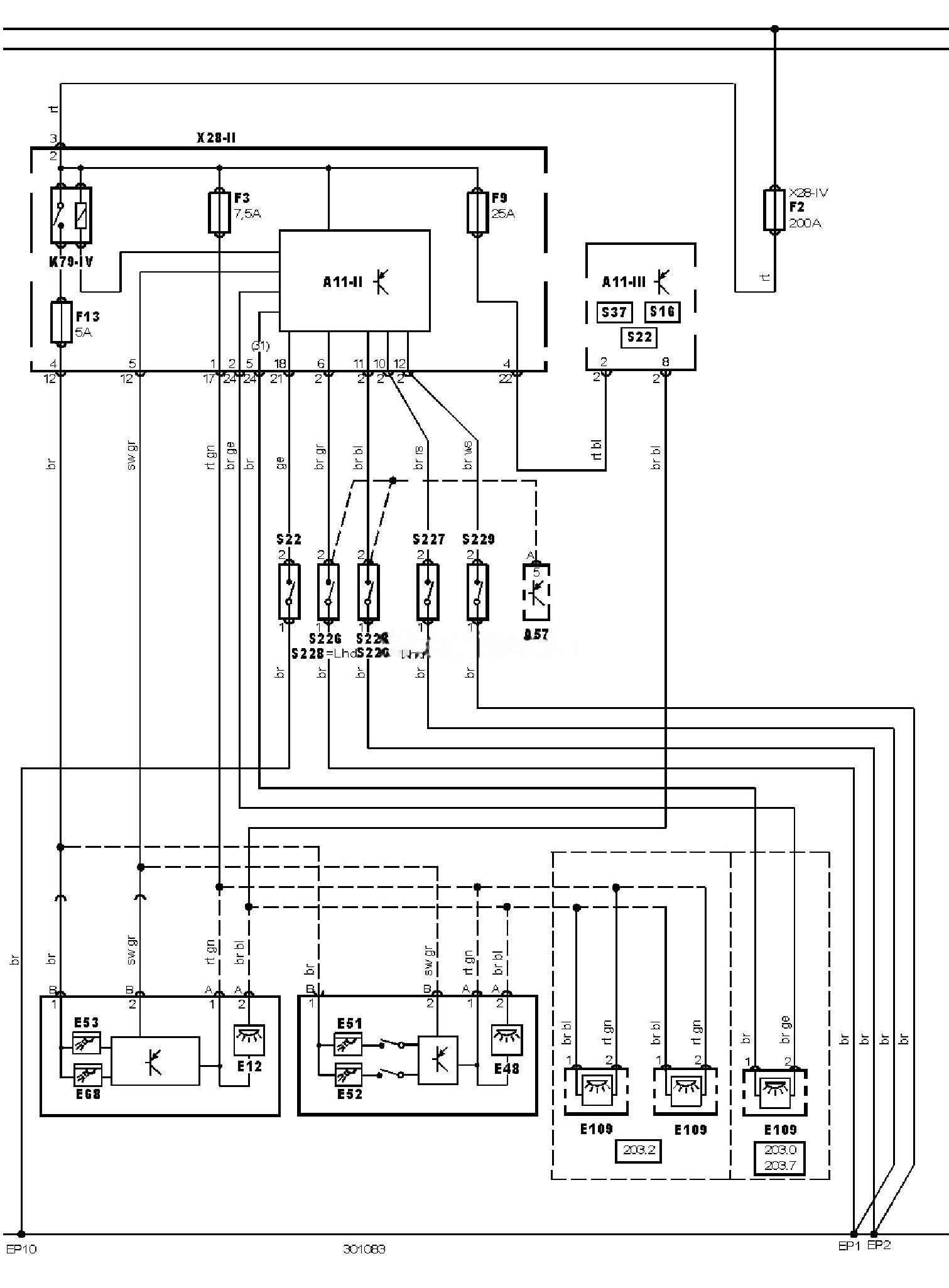

Електросхема ламп освітлення салону.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
E109 |
Лампа освітлення багажного відділення |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F9 |
Запобіжник |
|
F13 |
Запобіжник |
|
K79-1V |
Реле 4 основних ланцюгів запалювання |
|
S16 |
Вимикач освітлення салону |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S37 |
Вимикач лампи місцевого підсвічування |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
