Електрична схема освітлення салону Mercedes Benz E-Class (210) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

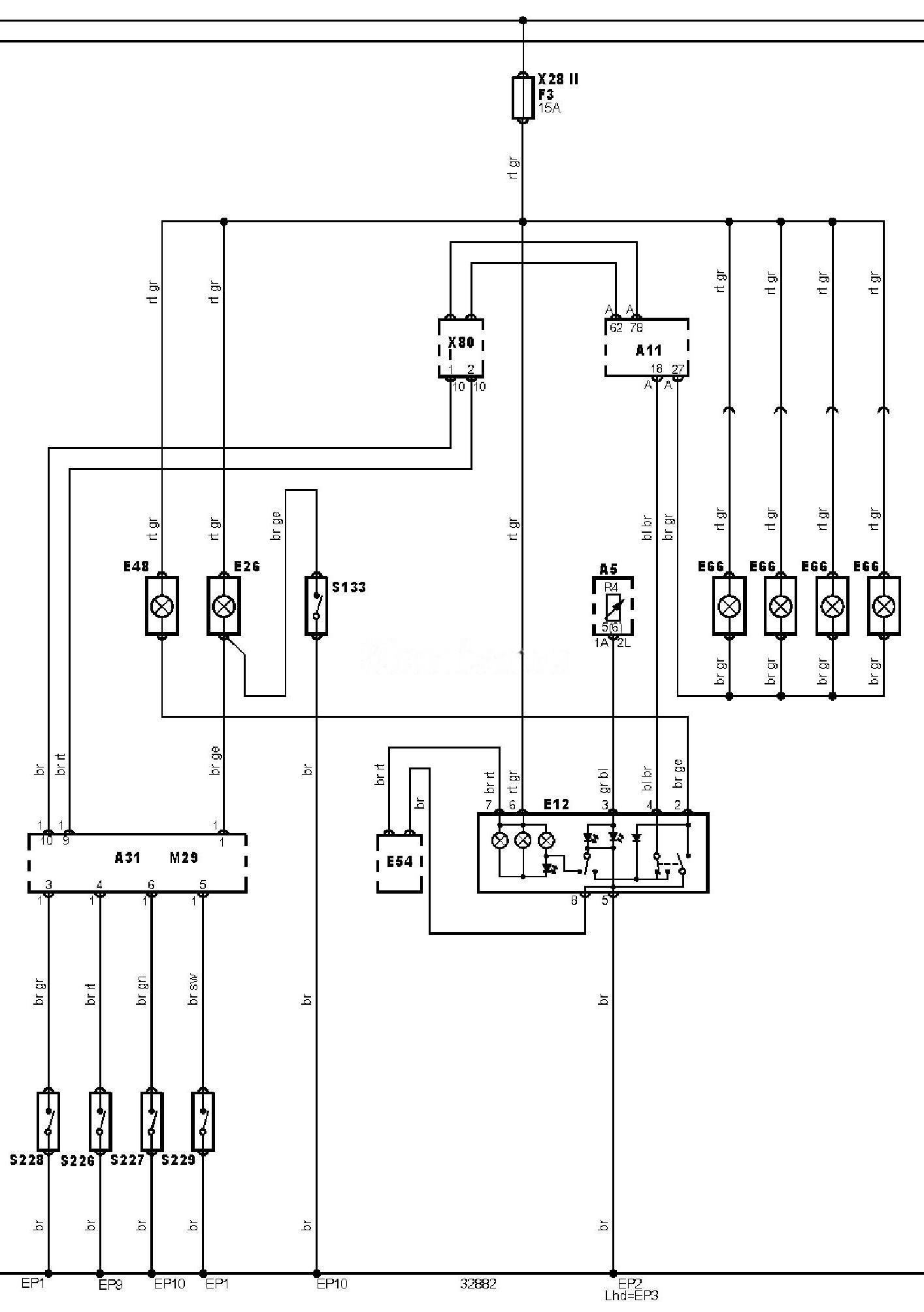

Електросхема ламп освітлення салону.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A31 |
Блок керування центральним замком |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E66 |
Габаритна лампа(и) дверей |
|
F3 |
Запобіжник |
|
M29 |
Вакуумний насос центрального замка |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
X28 |
Блок запобіжників/реле |
|
X80 |
Роз’єм шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
