Електрична схема очищувачів та омивачів Mercedes Benz V-Class (638) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

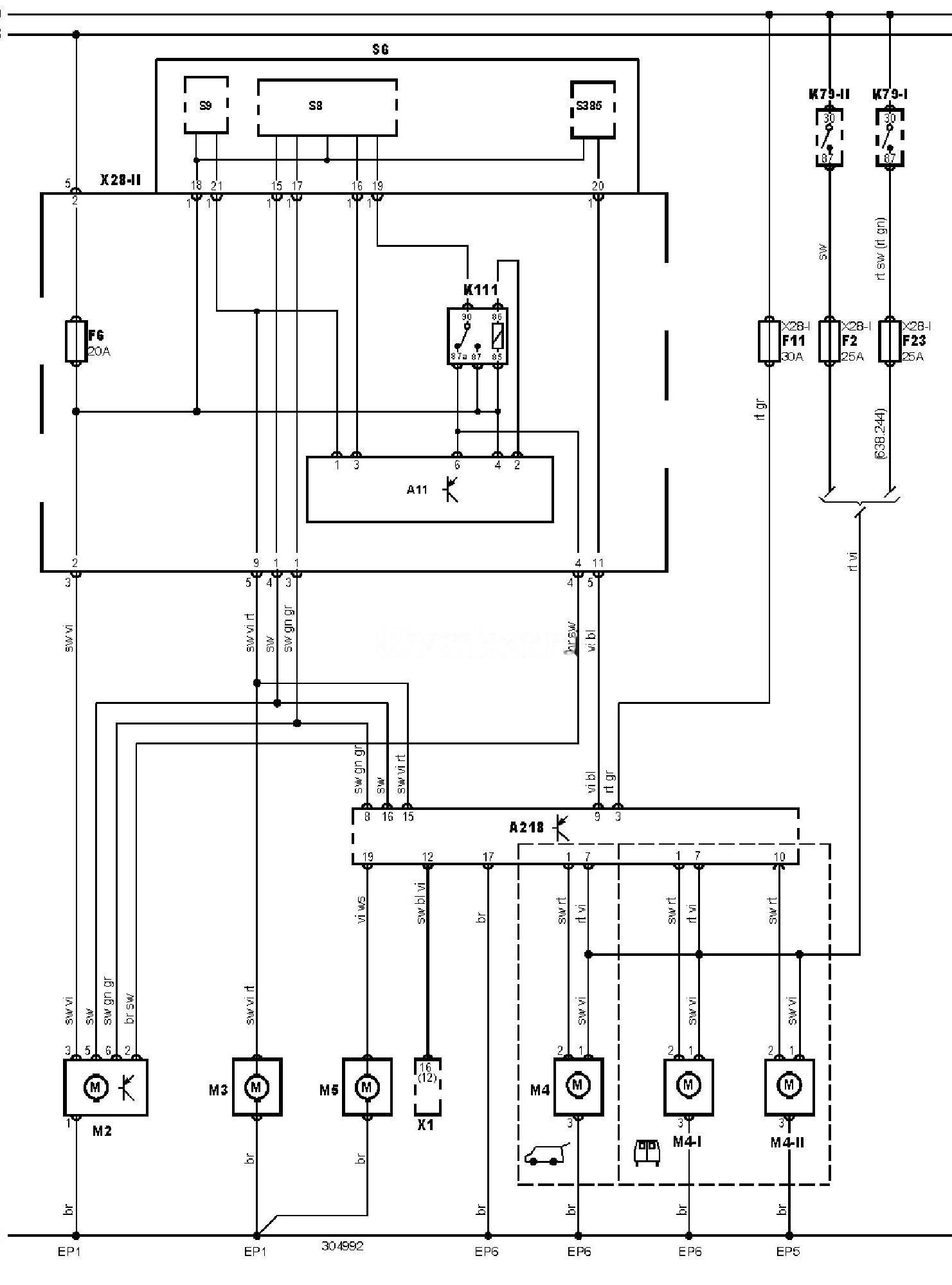

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Mercedes Benz V-Class (638)
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A218 |
Блок керування очищувачем / омивачем заднього скла |
|
EP1 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F2 |
Запобіжник |
|
F6 |
Запобіжник |
|
F11 |
Запобіжник |
|
F23 |
Запобіжник |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M4-1 |
Електродвигун очищувача заднього скла 1 |
|
M4-2 |
Електродвигун очищувача заднього скла 2 |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S385 |
Вимикач очищувача заднього скла |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, під сидінням 1 |
|
X28-2 |
Блок запобіжників/реле, рульова колонка 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
