Електрична схема розподілу живлення Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

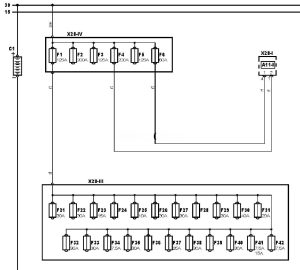

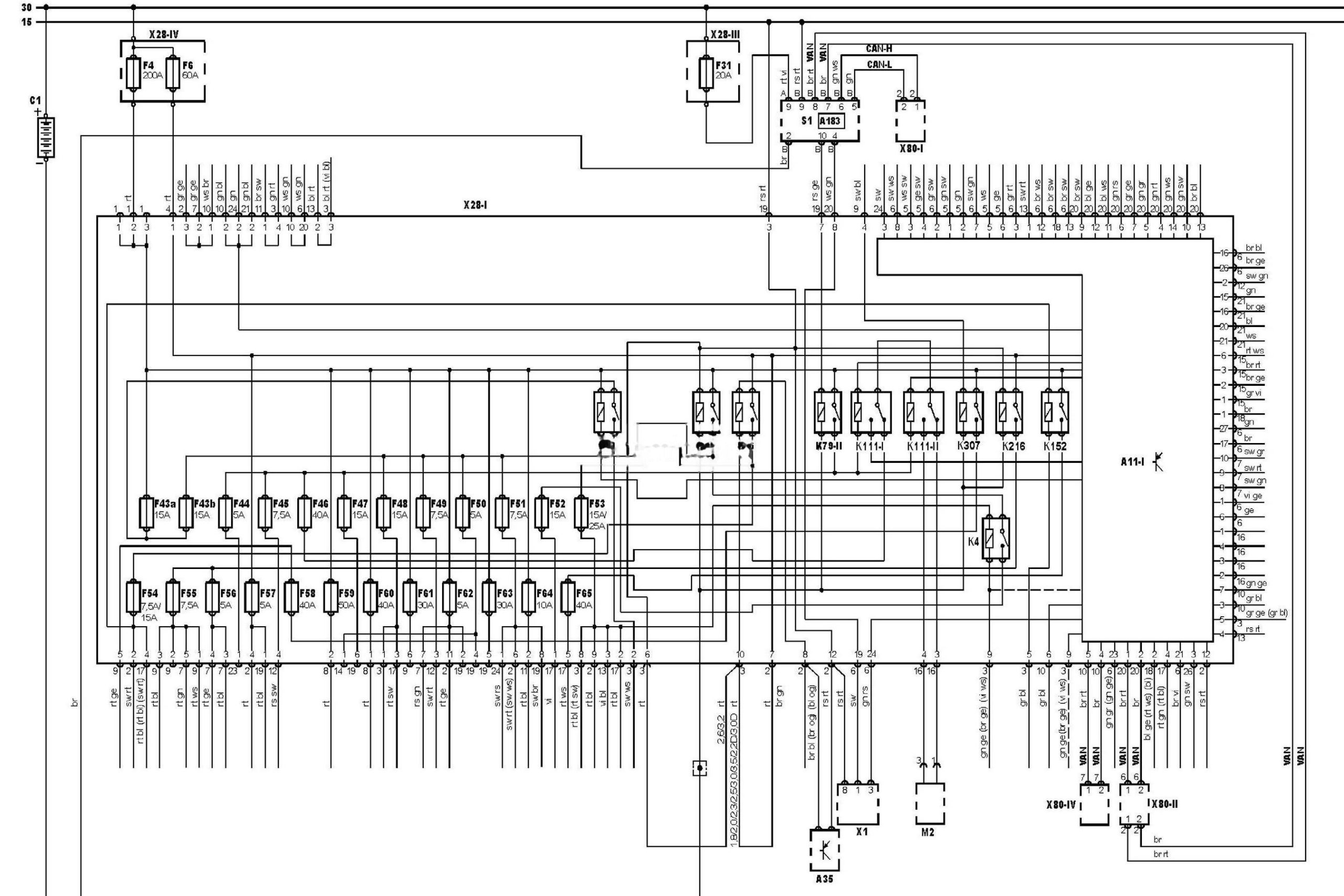

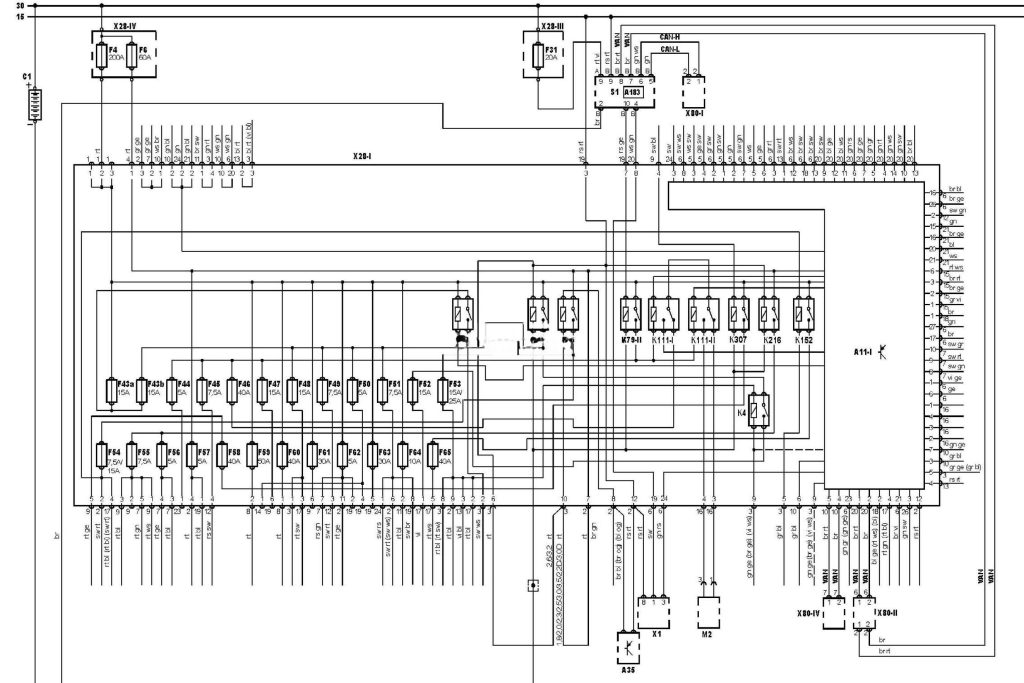

Електросхема розподілу живлення — Моторний відсік 1.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A183 |
Блок керування замком запалювання |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
C1 |
Акумуляторна батарея |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F43a |
Запобіжник |
|
F43b |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F31 |
Запобіжник |
|
F44 |
Запобіжник |
|
F45 |
Запобіжник |
|
F46 |
Запобіжник |
|
F47 |
Запобіжник |
|
F48 |
Запобіжник |
|
F49 |
Запобіжник |
|
F50 |
Запобіжник |
|
F51 |
Запобіжник |
|
F52 |
Запобіжник |
|
F53 |
Запобіжник |
|
F54 |
Запобіжник |
|
F55 |
Запобіжник |
|
F56 |
Запобіжник |
|
F57 |
Запобіжник |
|
F58 |
Запобіжник |
|
F59 |
Запобіжник |
|
F60 |
Запобіжник |
|
F61 |
Запобіжник |
|
F62 |
Запобіжник |
|
F63 |
Запобіжник |
|
F64 |
Запобіжник |
|
F65 |
Запобіжник |
|
K4 |
Реле стартера |
|
K14 |
Реле звукового сигналу |
|
K46 |
Реле системи керування двигуном |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K111-1 |
Реле 1 електродвигуна очищувача лобового скла |
|
K111-2 |
Реле 2 електродвигуна очищувача лобового скла |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
K216 |
Реле системи керування трансмісією |
|
K307 |
Реле насоса робочої рідини трансмісії |
|
M2 |
Електродвигун очищувача лобового скла |
|
S1 |
Замок запалювання |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
