Електрична схема подушок безпеки Mercedes Benz С-Class 203 2004, 2005, 2006, 2007 року випуску.

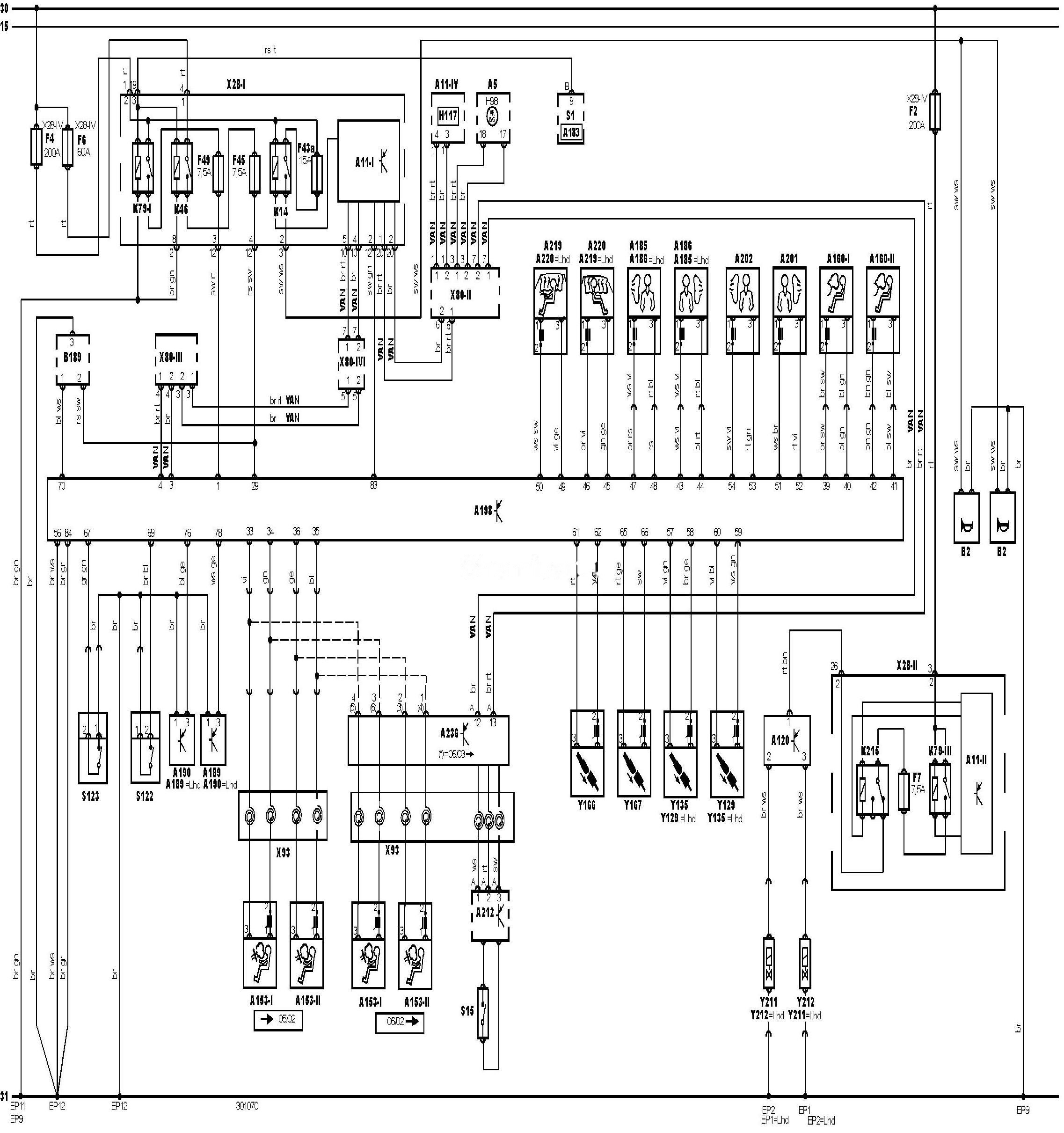

Електросхема подушок безпеки.
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-1V |
Багатофункціональний блок керування 4 |
|
A120 |
Блок керування підголівником |
|
A153-1 |
Подушка безпеки водія 1 |
|
A153-2 |
Подушка безпеки водія 2 |
|
A160-1 |
Подушка безпеки пасажира 1 |
|
A160-2 |
Подушка безпеки пасажира 2 |
|
A183 |
Блок керування замком запалювання |
|
A185 |
Бокова подушка безпеки водія |
|
A186 |
Бокова подушка безпеки пасажира |
|
A189 |
Блок керування боковою подушкою безпеки водія |
|
A190 |
Блок керування боковою подушкою безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A201 |
Бокова подушка безпеки, ліва задня |
|
A202 |
Бокова подушка безпеки, права задня |
|
A212 |
Блок керування електрообладнанням керма |
|
A219 |
Бокова шторка безпеки (з боку водія) |
|
A220 |
Бокова шторка безпеки (з боку пасажира) |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B2 |
Звуковий сигнал (подвійний) |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP2 |
Точка маси |
|
EP9 |
Точка маси |
|
F43a |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F45 |
Запобіжник |
|
F49 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
K14 |
Реле звукового сигналу |
|
K46 |
Реле системи керування двигуном |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-3 |
Реле 3 основних ланцюгів |
|
K215 |
Реле приводу підголівників |
|
S1 |
Замок запалювання |
|
S15 |
Вимикач звукового сигналу |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
|
Y211 |
Е/м клапан регулювання підголівника водія |
|
Y212 |
Е/м клапан регулювання підголівника пасажира |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
