Електрична схема очищувачів та омивачів Mercedes Benz S-Class 202 1996, 1997 року випуску.

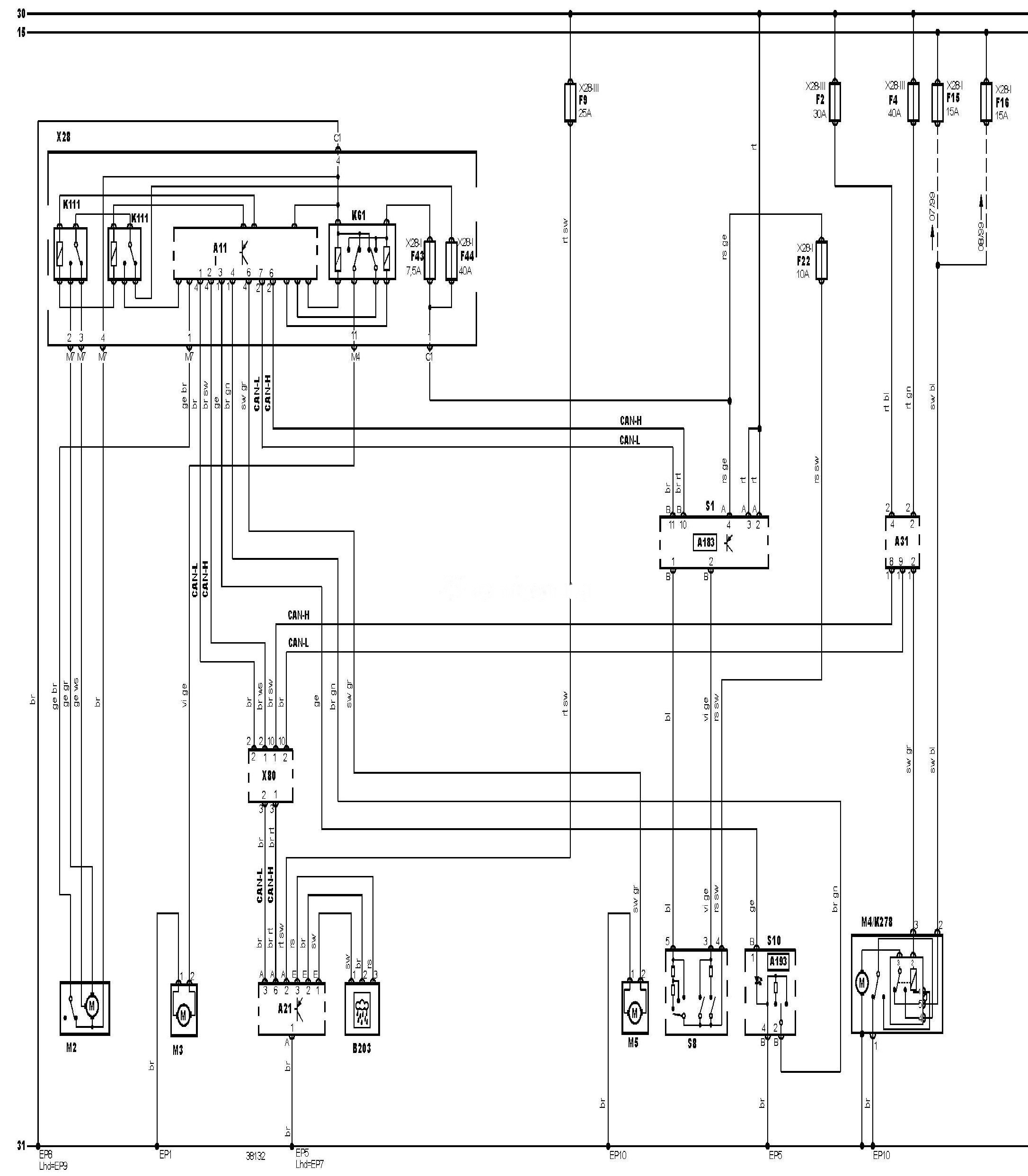

Електросхема очищувачів та омивачів (-05.1997).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A31 |
Блок керування центральним замком |
|
A183 |
Аудіосистема |
|
A193 |
Аудіосистема |
|
B203 |
Датчик частоти обертання правого переднього колеса (ABS) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F9 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F22 |
Запобіжник |
|
F43 |
Запобіжник |
|
F44 |
Запобіжник |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S1 |
Замок запалювання |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
X28 |
Блок запобіжників/реле |
|
X28-1 |
Блок запобіжників/реле |
|
X28-3 |
Блок запобіжників/реле |
|
X80 |
Роз’єм шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
