Електрична схема очищувачів та омивачів Mercedes Benz Sprinter (901) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

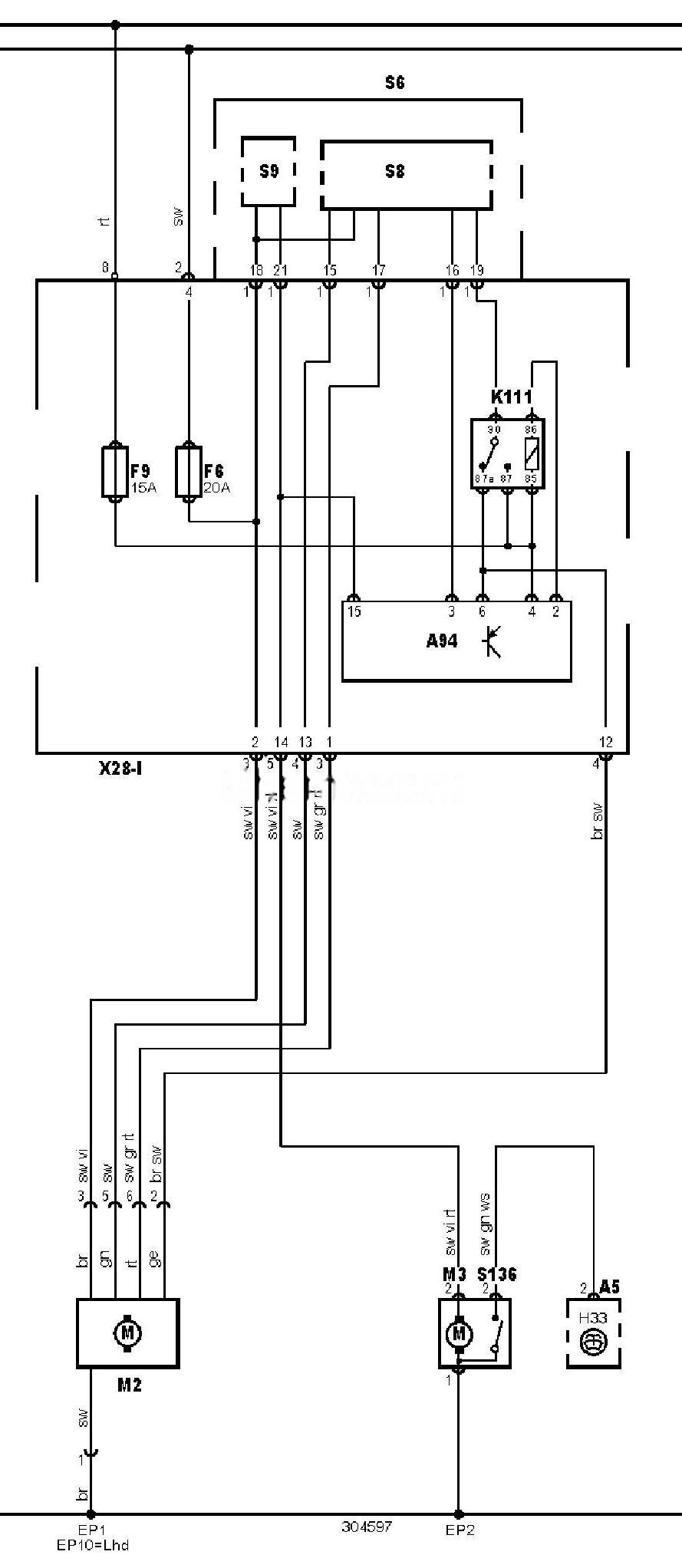

Електросхема очищувачів та омивачів — Без датчика дощу.
Позначення до електричної схеми Mercedes Benz Sprinter (901)
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A94 |
Інтегроване реле/блок керування |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
F6 |
Запобіжник |
|
F9 |
Запобіжник |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
X28-1 |
Блок запобіжників/реле 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
