Електрична схема розподілу живлення Mercedes Benz Sprinter (901) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

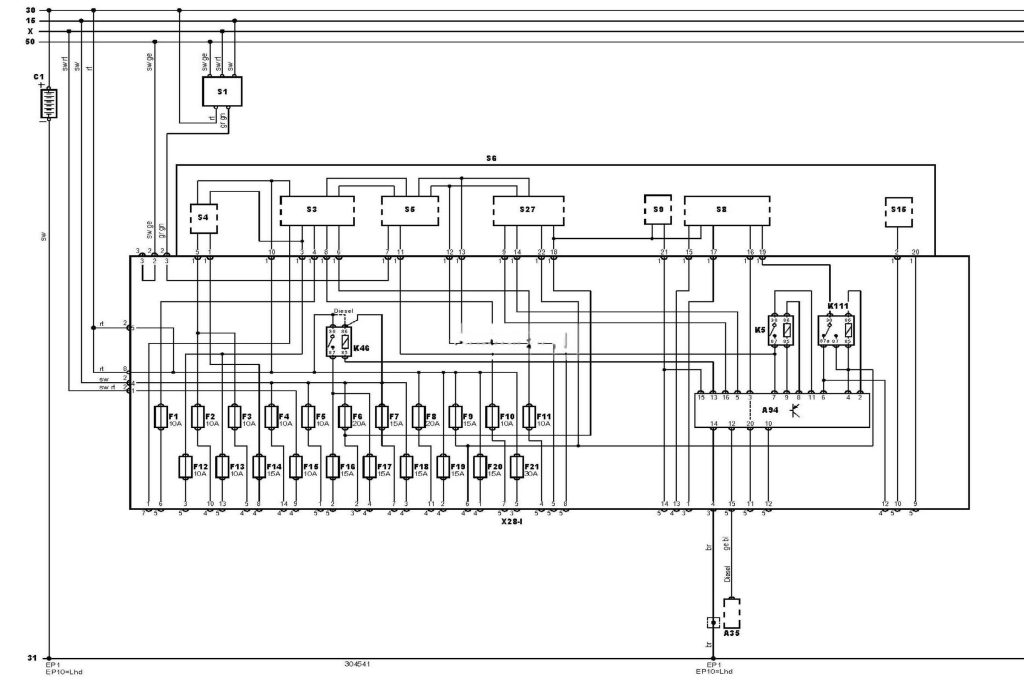

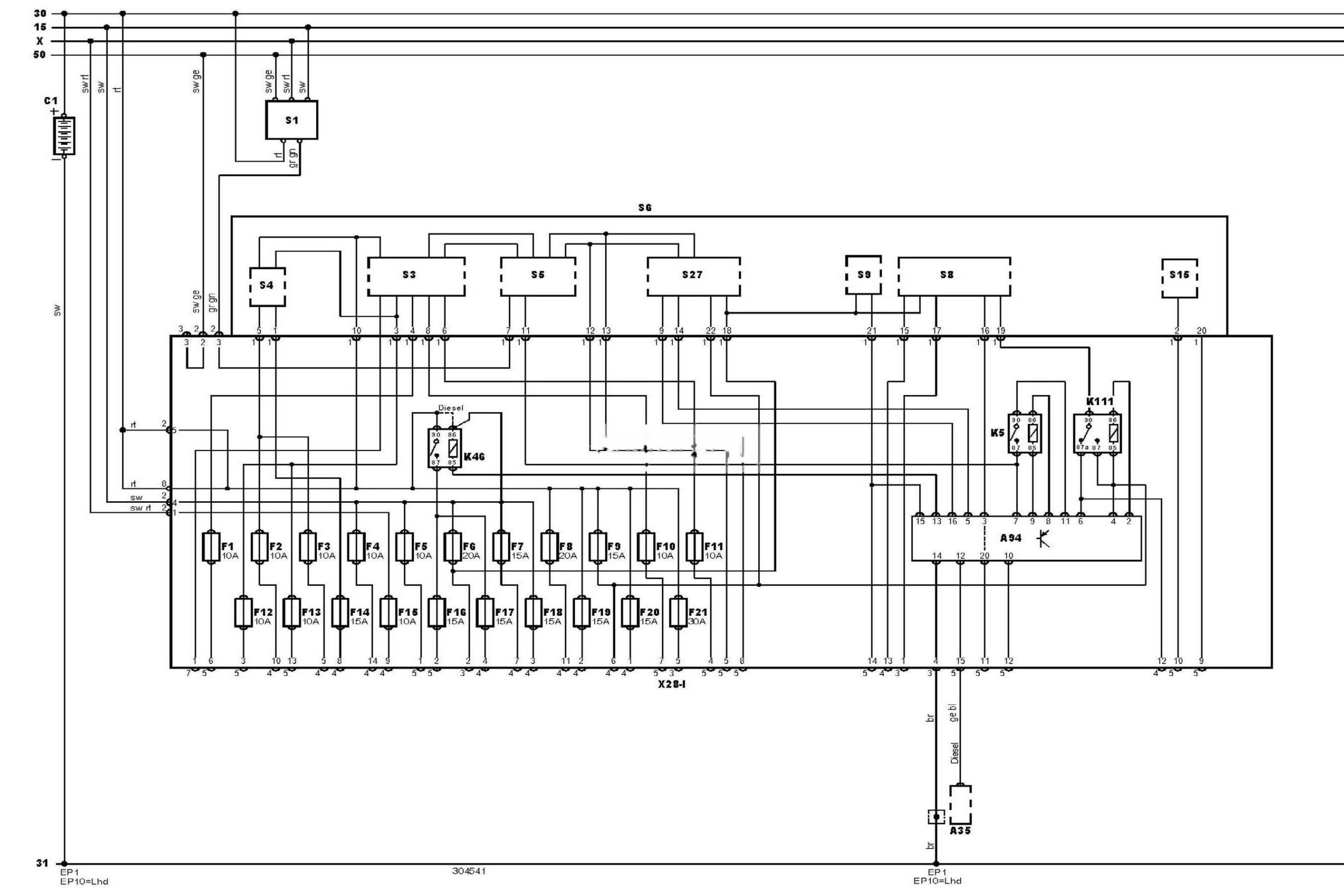

Електросхема розподілу живлення — Блок запобіжників рульової колонки.
Позначення до електричної схеми Mercedes Benz Sprinter (901)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A94 |
Інтегроване реле/блок керування |
|
C1 |
Акумуляторна батарея |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
K5 |
Реле-переривач покажчиків повороту |
|
K46 |
Реле системи керування двигуном |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S15 |
Вимикач звукового сигналу |
|
S27 |
Вимикач аварійної сигналізації |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
