Електросхема очищувачів тип 1 Mercedes Benz Sprinter (901)/W904

Електрична схема очищувачів та омивачів Mercedes Benz Sprinter (901)/W904 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

Електросхема очищувачів та омивачів.

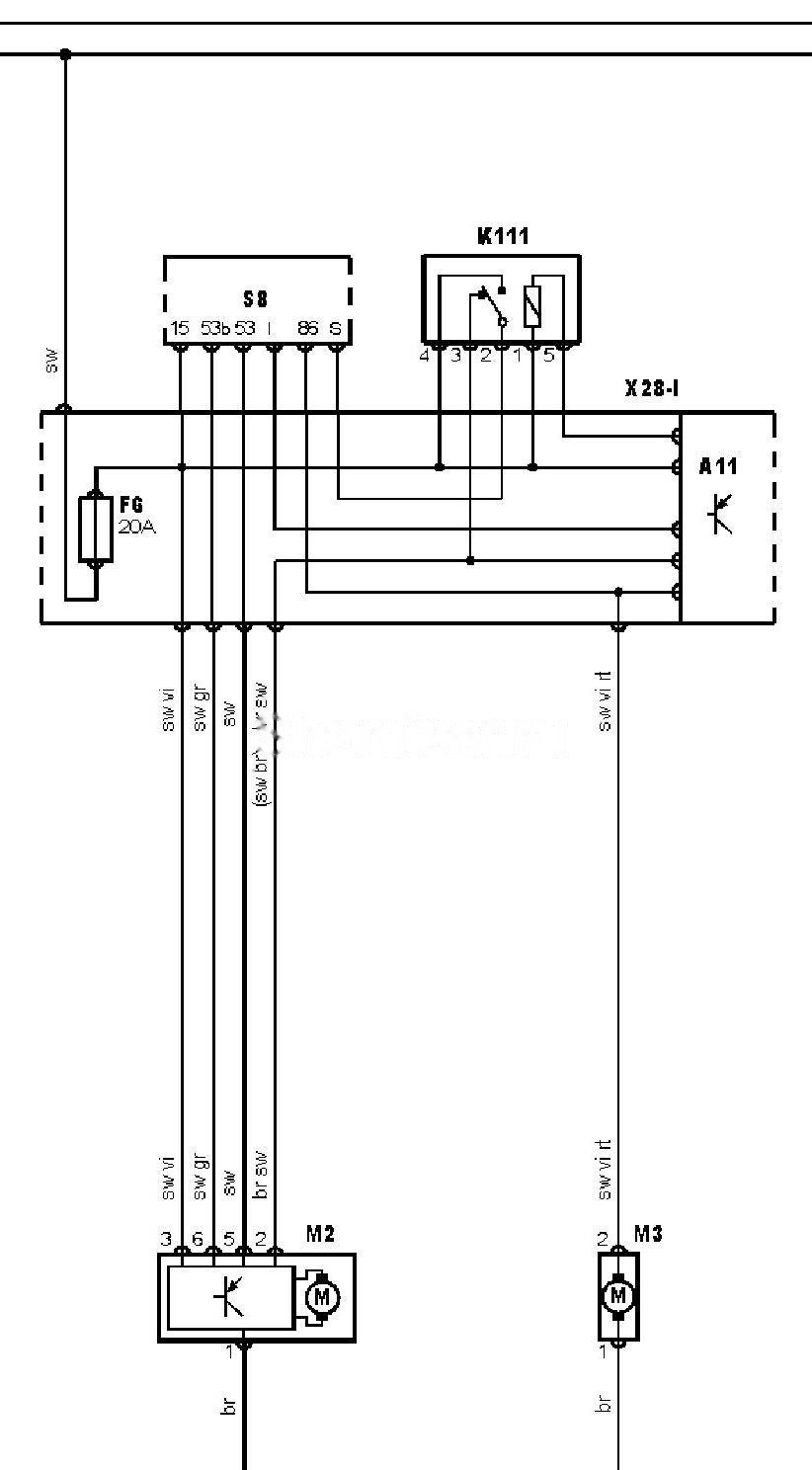

Електросхема очищувачів тип 1 Mercedes Benz Sprinter (901)/W904 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP14	Точка маси
EP2	Точка маси
EP4	Точка маси
F6	Запобіжник
K111	Реле електродвигуна очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
S8	Перемикач керування очищувачем / омивачем лобового скла
X28-1	Блок запобіжників/реле, рульова колонка

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
