Електрична схема розподілу живлення Mercedes Benz Sprinter (901) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

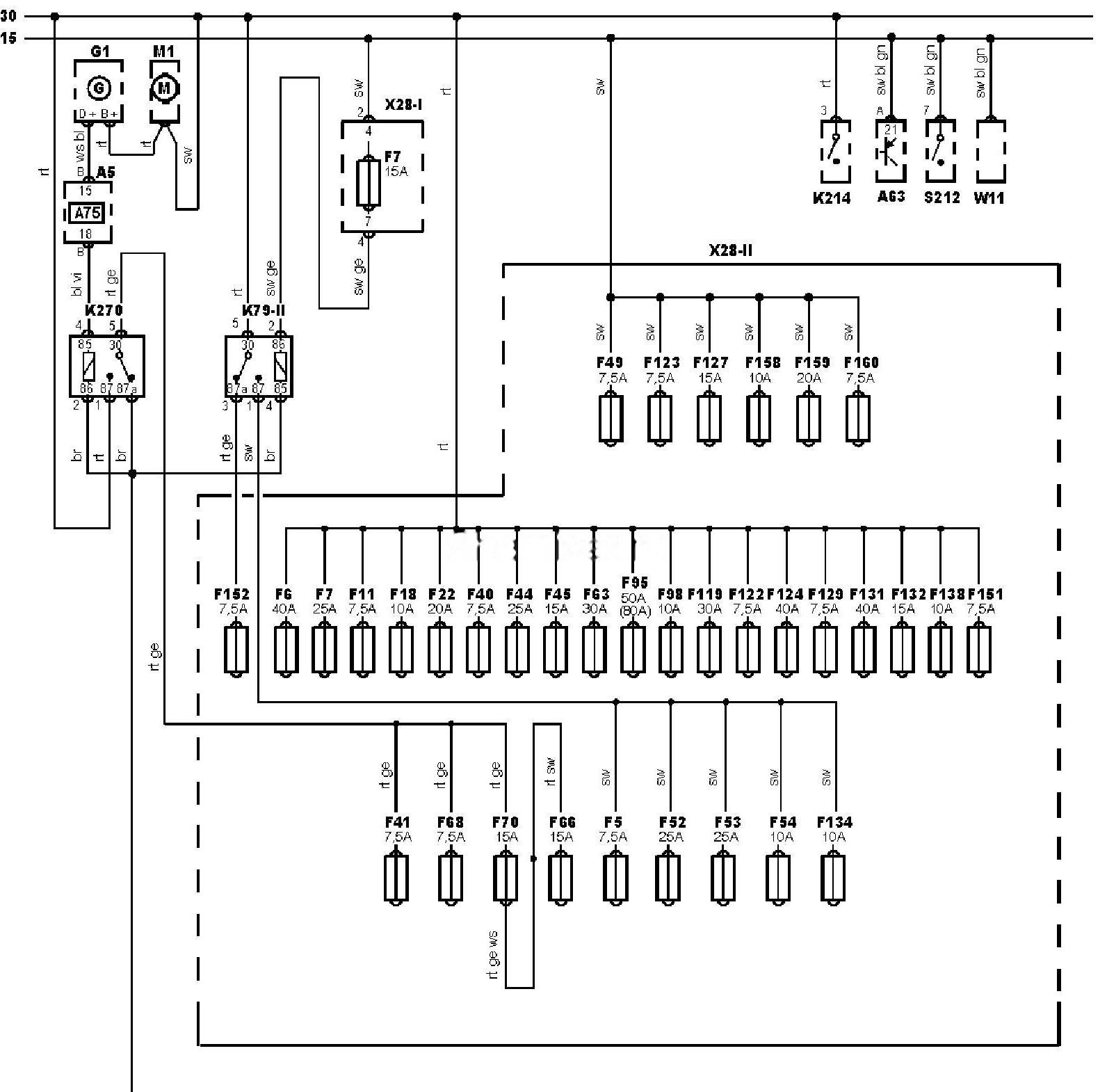

Електросхема розподілу живлення — Блок запобіжників під сидінням.
Позначення до електричної схеми Mercedes Benz Sprinter (901)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
EP11 |
Точка маси |
|
EP7 |
Точка маси |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F11 |
Запобіжник |
|
F18 |
Запобіжник |
|
F22 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F44 |
Запобіжник |
|
F45 |
Запобіжник |
|
F49 |
Запобіжник |
|
F52 |
Запобіжник |
|
F53 |
Запобіжник |
|
F54 |
Запобіжник |
|
F63 |
Запобіжник |
|
F66 |
Запобіжник |
|
F68 |
Запобіжник |
|
F70 |
Запобіжник |
|
F95 |
Запобіжник |
|
F98 |
Запобіжник |
|
F119 |
Запобіжник |
|
F122 |
Запобіжник |
|
F123 |
Запобіжник |
|
F124 |
Запобіжник |
|
F127 |
Запобіжник |
|
F129 |
Запобіжник |
|
F131 |
Запобіжник |
|
F132 |
Запобіжник |
|
F134 |
Запобіжник |
|
F138 |
Запобіжник |
|
F151 |
Запобіжник |
|
F152 |
Запобіжник |
|
F158 |
Запобіжник |
|
F159 |
Запобіжник |
|
F160 |
Запобіжник |
|
G1 |
Генератор |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K214 |
Реле додаткового акумулятора |
|
K270 |
Реле основних ланцюгів |
|
M1 |
Стартер |
|
S212 |
Головний вимикач протибуксувальної системи |
|
W11 |
Запасний провід (джгут проводів) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
