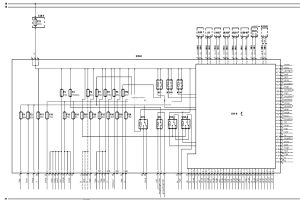

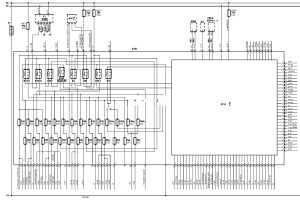

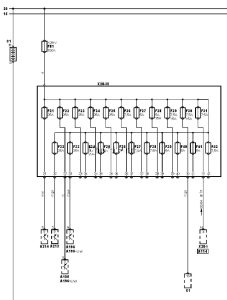

Електрична схема розподілу живлення Mercedes Benz E-Class (211) 2005, 2006 року випуску.

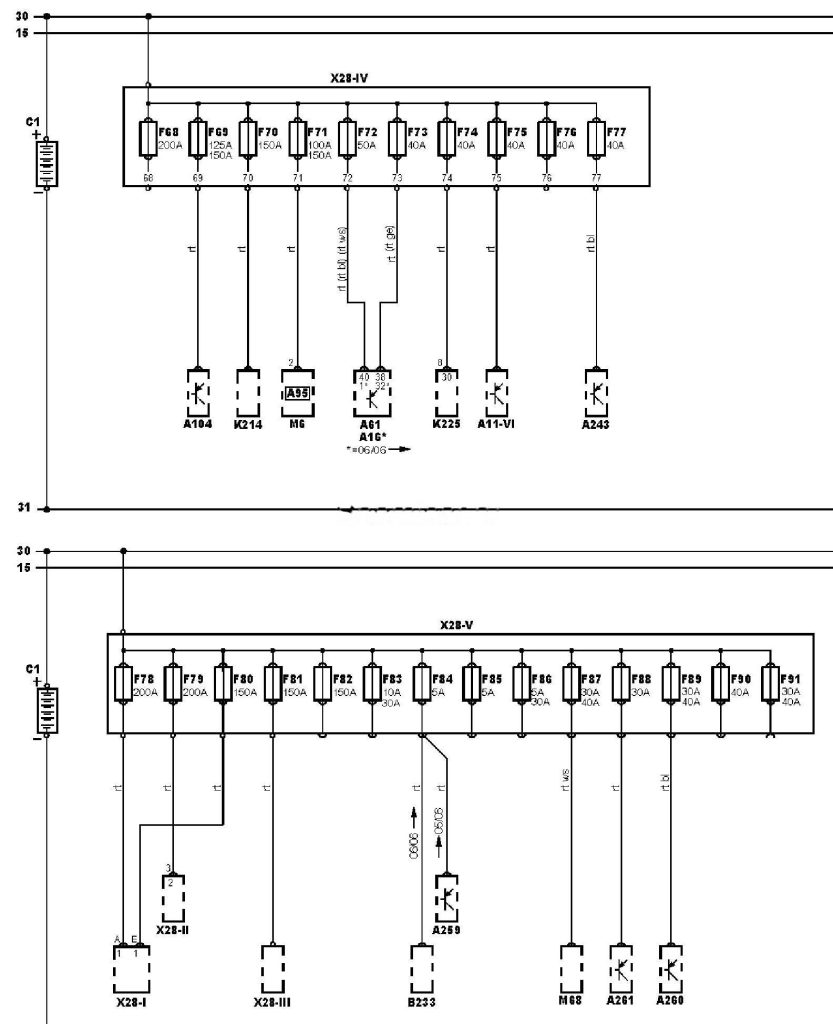

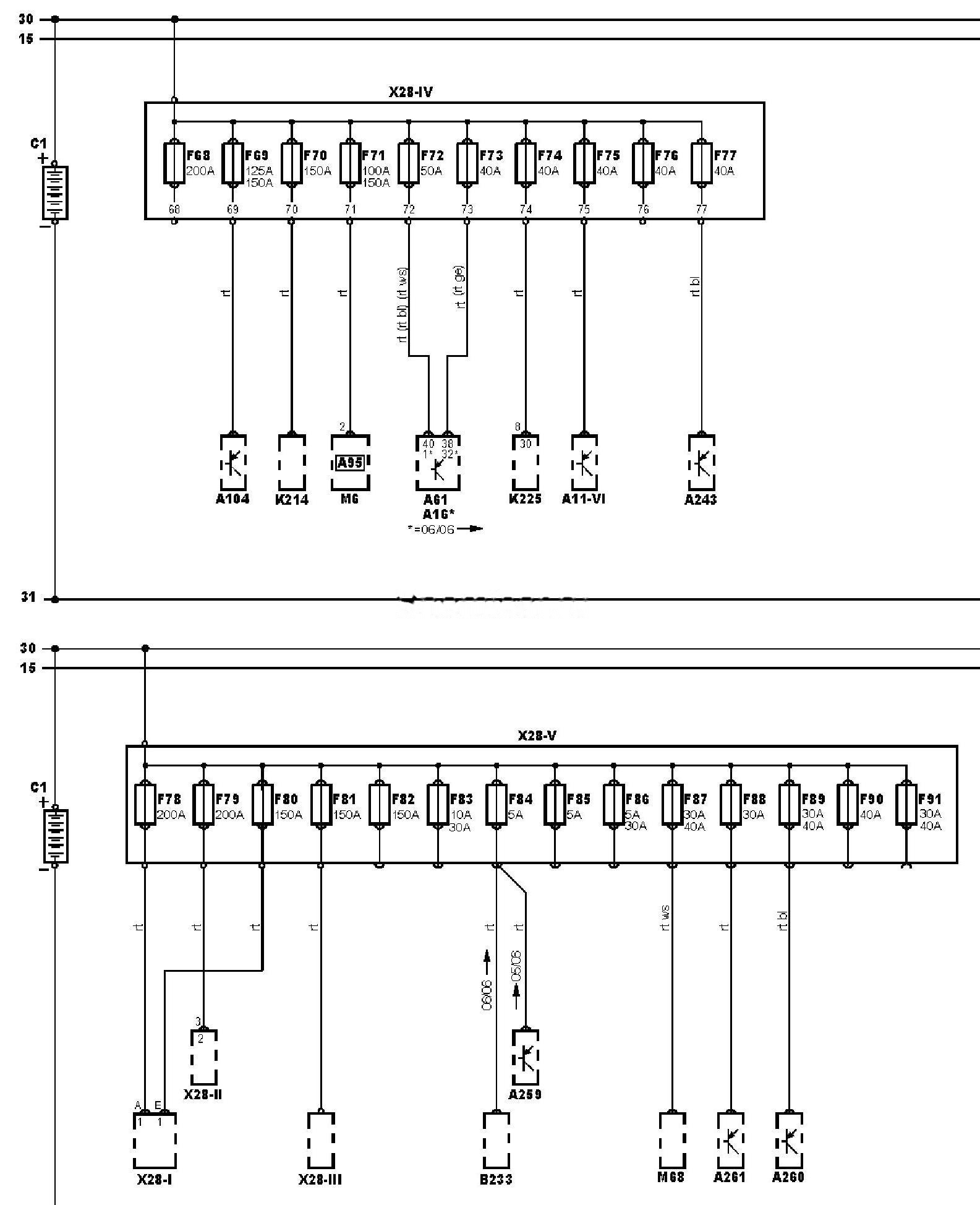

Електросхема розподілу живлення — Блок запобіжників у просторі для ніг.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-V1 |
Багатофункціональний блок керування 6 |
|
A16 |
Електронний блок керування ABS |
|
A61 |
Електронний блок керування протибуксувальною системою |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A104 |
Блок керування свічками розжарювання |
|
A259 |
Блок керування батареєю |
|
A260 |
Блок контролю завантаження багажного відділення |
|
A261 |
Блок керування приводом відкривання / закривання задніх дверей |
|
B233 |
Датчик стану акумуляторної батареї |
|
C1 |
Акумуляторна батарея |
|
F68 |
Запобіжник |
|
F69 |
Запобіжник |
|
F70 |
Запобіжник |
|
F71 |
Запобіжник |
|
F72 |
Запобіжник |
|
F73 |
Запобіжник |
|
F74 |
Запобіжник |
|
F75 |
Запобіжник |
|
F76 |
Запобіжник |
|
F77 |
Запобіжник |
|
F78 |
Запобіжник |
|
F79 |
Запобіжник |
|
F80 |
Запобіжник |
|
F81 |
Запобіжник |
|
F82 |
Запобіжник |
|
F83 |
Запобіжник |
|
F84 |
Запобіжник |
|
F85 |
Запобіжник |
|
F86 |
Запобіжник |
|
F87 |
Запобіжник |
|
F88 |
Запобіжник |
|
F89 |
Запобіжник |
|
F90 |
Запобіжник |
|
F91 |
Запобіжник |
|
K214 |
Реле додаткового акумулятора |
|
K225 |
Реле компресора активної підвіски |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M68 |
Електродвигун насоса регулювання поперекової опори спинки сидіння водія |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-3 |
Блок запобіжників/реле, приладова панель |
|
X28-1V |
Блок запобіжників/реле, простір для ніг |
|
X28-V |
Блок запобіжників/реле, ніша запасного колеса |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
