Електрична схема розподілу живлення Mercedes Benz E-Class (211) 2005, 2006 року випуску.

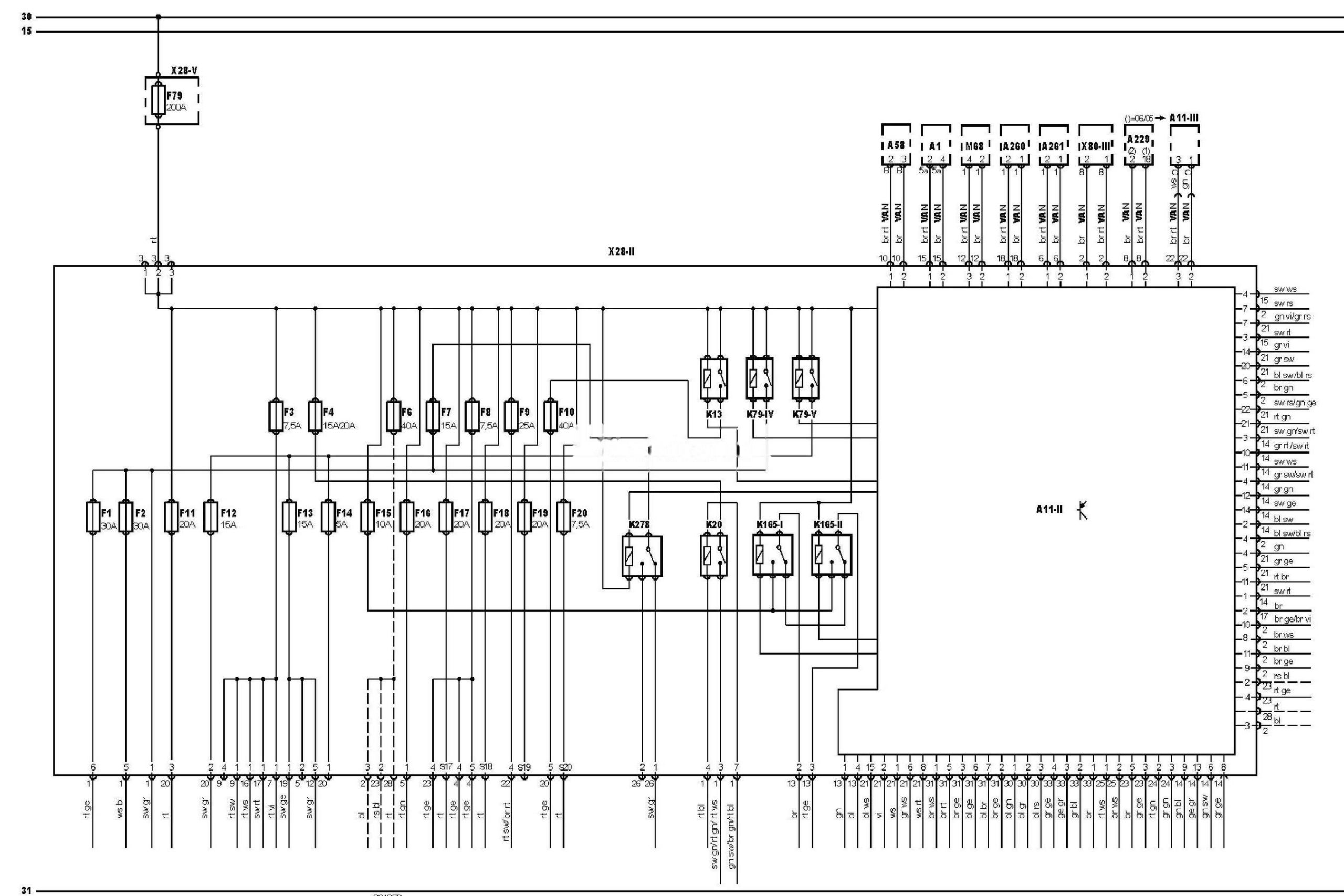

Електросхема розподілу живлення — Блок запобіжників у багажному відділенні.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A58 |
Блок керування приводом відкривання/закривання кришки багажника (задніх дверей) |
|
A229 |
Блок керування системою контролю тиску в шинах |
|
A260 |
Блок контролю завантаження багажного відділення |
|
A261 |
Блок керування приводом відкривання / закривання задніх дверей |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F79 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K20 |
Реле паливного насоса |
|
K79-1V |
Реле 4 основних ланцюгів запалювання |
|
K79-V |
Реле 5 основних ланцюгів запалювання |
|
K165-1 |
Реле 1 приводу замка паливозаливної горловини |
|
K165-2 |
Реле 2 приводу замка паливозаливної горловини |
|
K278 |
Реле очищувача заднього скла |
|
M68 |
Електродвигун насоса регулювання поперекового упору спинки сидіння водія |
|
VAN |
Шина даних VAN |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X28-V |
Блок запобіжників/реле, ніша запасного колеса |
|
X80-3 |
Роз’єм 3 шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
