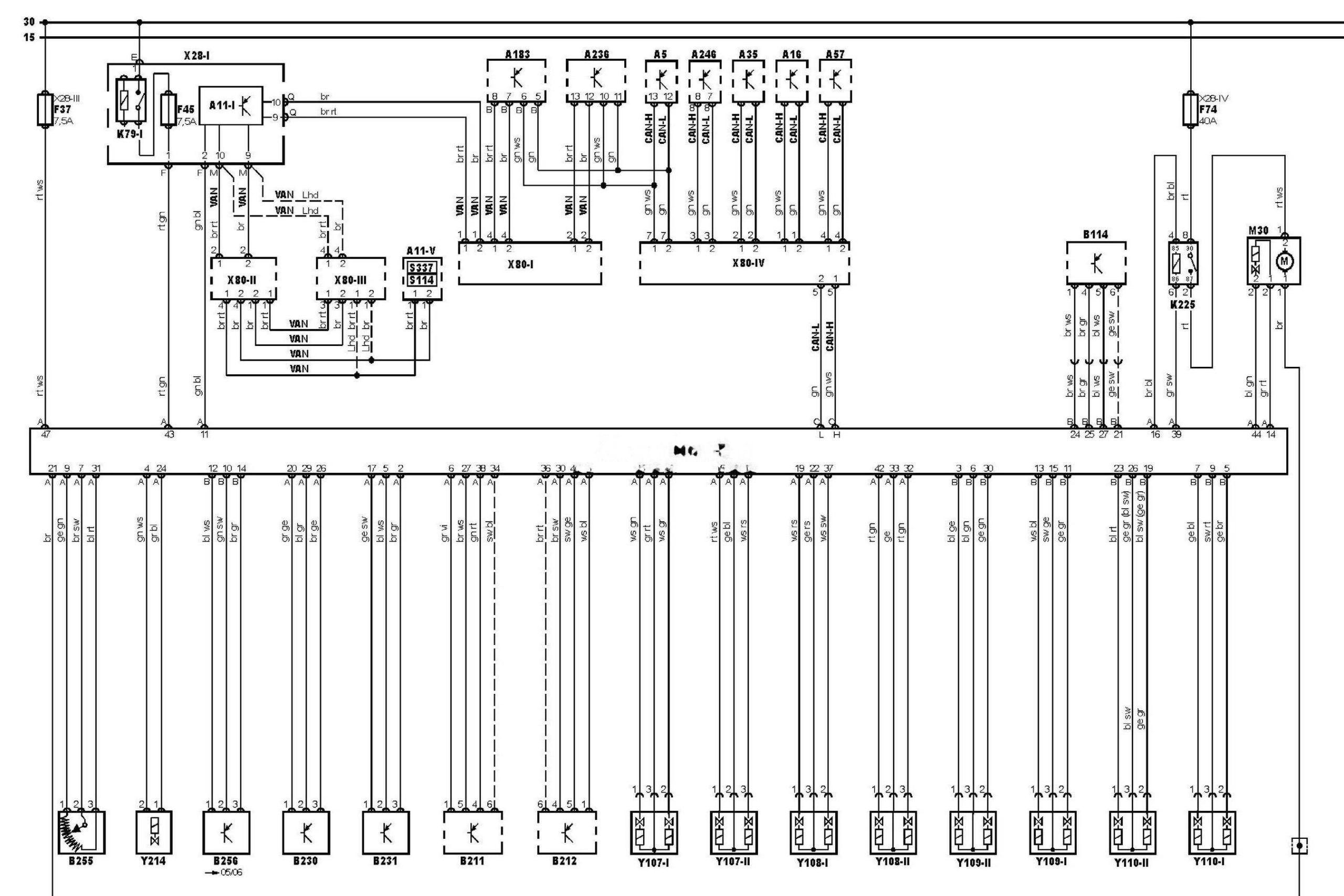

Електрична схема системи управління підвіскою Mercedes Benz E-Class (211) 2005, 2006 року випуску.
Електросхема системи управління підвіскою — Пневмопідвіска.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок управління 1 |
|
A11-V |
Багатофункціональний блок управління 5 |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A103 |
Блок управління підвіскою |
|
A183 |
Блок управління замком запалювання |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок управління шлюзом |
|
B114 |
Датчик висоти положення кузова (задній) |
|
B211 |
Датчик висоти положення кузова (лівий передній) |
|
B212 |
Датчик висоти положення кузова (правий передній) |
|
B230 |
Датчик прискорення (підвіска з електронним управлінням), лівий передній |
|
B231 |
Датчик прискорення (підвіска з електронним управлінням), правий передній |
|
B255 |
Датчик тиску в пневмопідвісці |
|
B256 |
Датчик прискорення (підвіска з електронним управлінням), задній |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP8 |
Точка маси |
|
F37 |
Запобіжник |
|
F45 |
Запобіжник |
|
F74 |
Запобіжник |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K225 |
Реле компресора активної підвіски |
|
M30 |
Компресор системи активної підвіски |
|
S114 |
Перемикач вибору рівня активної підвіскою |
|
S337 |
Кінцевий вимикач педалі акселератора |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, панель приладів |
|
X28-1V |
Блок запобіжників/реле, простір для ніг |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X80-1V |
Роз’єм 4 шини даних |
|
Y107-1 |
Клапан управління підвіскою, лівий передній 1 |
|
Y107-2 |
Клапан управління підвіскою, лівий передній 2 |
|
Y108-1 |
Клапан управління підвіскою, правий передній 1 |
|
Y108-2 |
Клапан управління підвіскою, правий передній 2 |
|
Y110-1 |
Клапан управління підвіскою, правий задній 1 |
|
Y110-2 |
Клапан управління підвіскою, правий задній 2 |
|
Y214 |
Клапан управління тиском у ресивері пневмопідвіски |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
