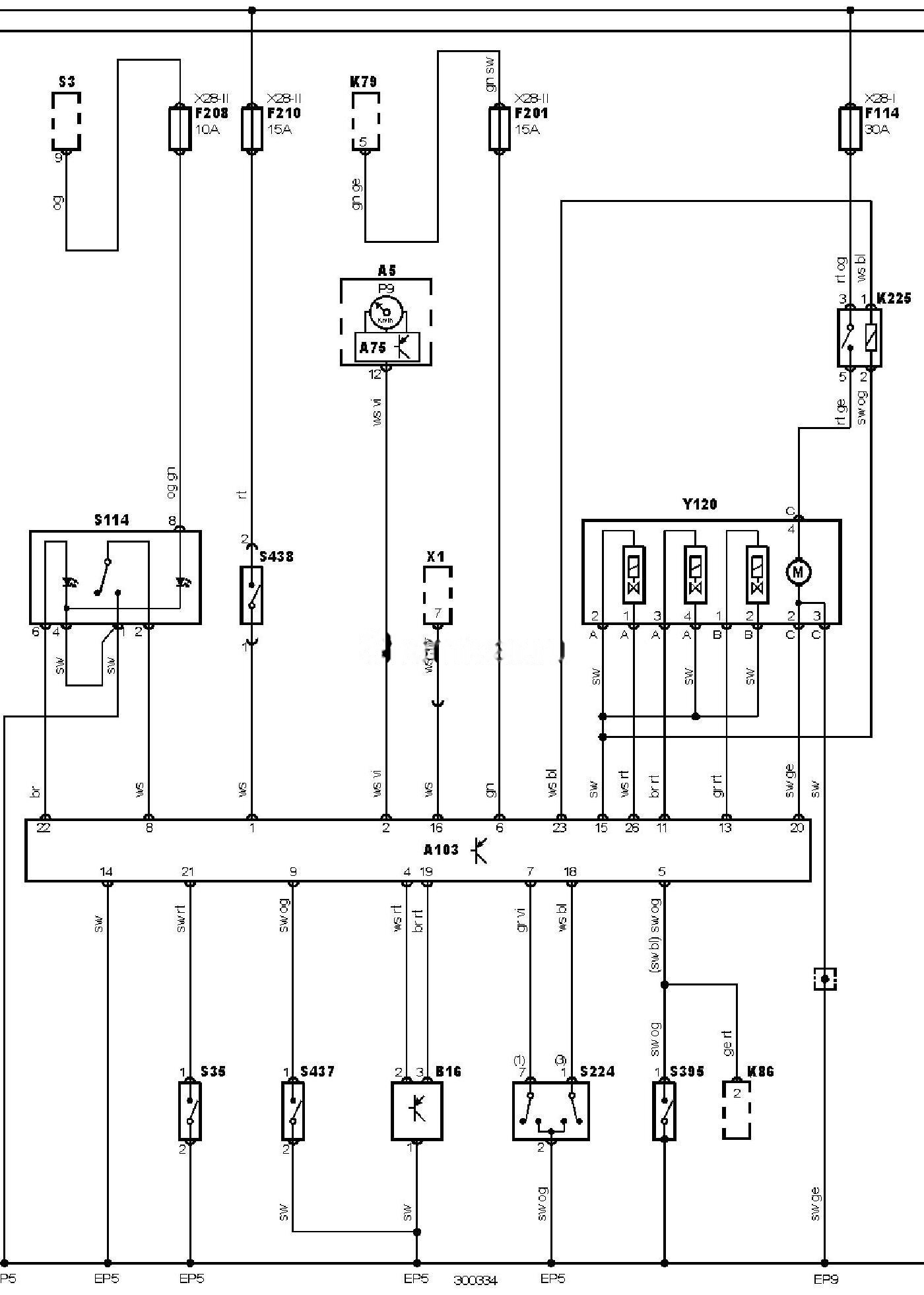

Електрична схема системи управління підвіскою Ford Transit 2003, 2004, 2005, 2006 року випуску.
Електросхема системи управління підвіскою (08.2003-).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Ліва фара в зборі |
|
A103 |
Блок управління підвіскою |
|
B16 |
Датчик висоти положення кузова |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
F114 |
Запобіжник |
|
F201 |
Запобіжник |
|
F208 |
Запобіжник |
|
F210 |
Запобіжник |
|
K79 |
Реле основних ланцюгів запалювання |
|
K86 |
Реле лампи освітлення салону |
|
K225 |
Реле компресора активної підвіски |
|
P9 |
Спідометр |
|
S3 |
Вимикач фар |
|
S35 |
Датчик включення стоянкового гальма |
|
S114 |
Перемикач вибору рівня активної підвіскою |
|
S224 |
Вимикач блокування заднього диференціала |
|
S395 |
Кінцевий вимикач задніх дверей (вантажний відсік) |
|
S437 |
Вимикач по тиску в ресивері активної підвіски |
|
S438 |
Вимикач відключення активної підвіски |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, панель приладів 1 |
|
Y120 |
Головний блок клапанів активної підвіски |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
