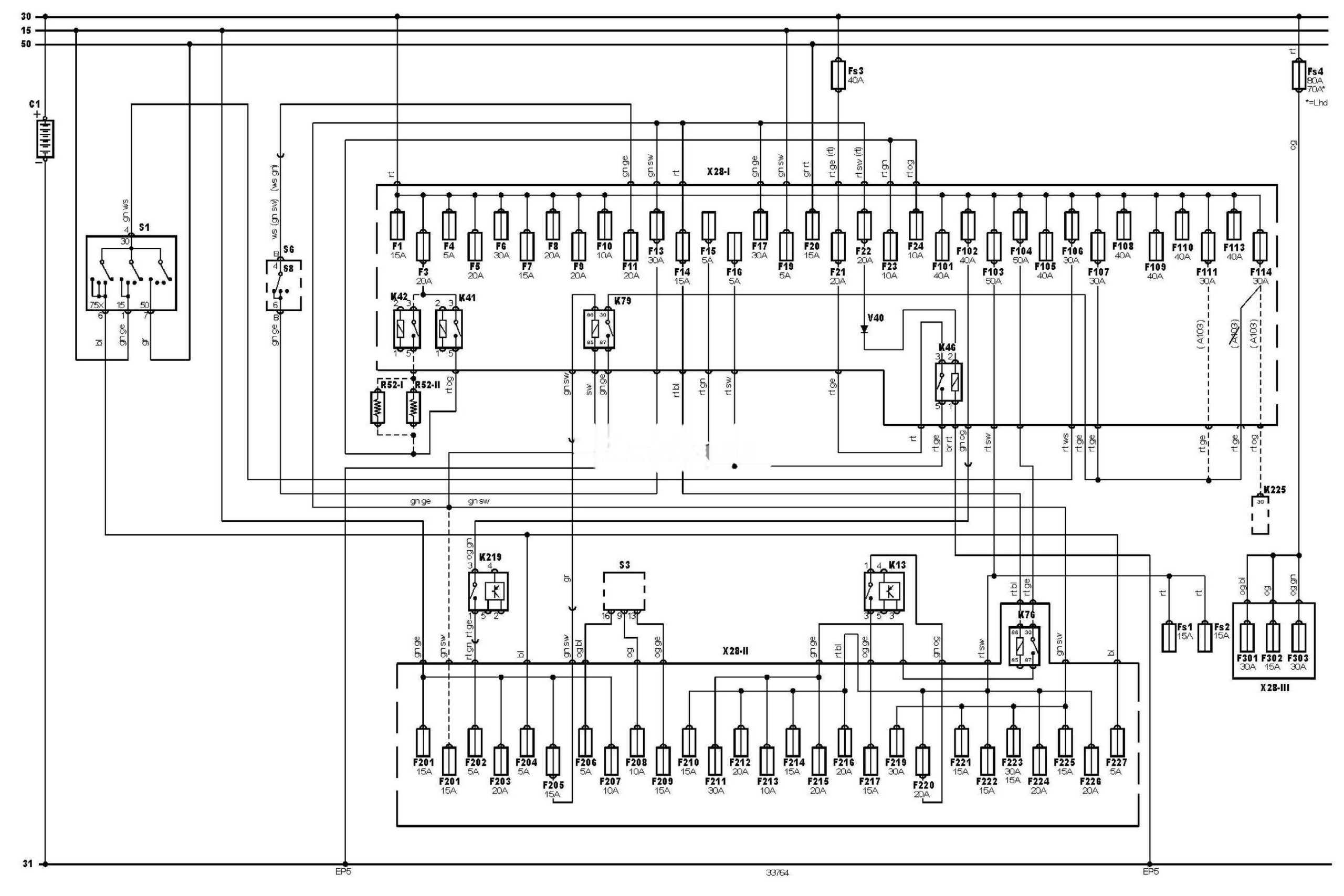

Електрична схема розподілу живлення Ford Transit 2000, 2001, 2002, 2003 року випуску.
Електросхема розподілу живлення (-07.2003).
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
C1 |
Акумуляторна батарея |
|
EP5 |
Точка маси |
|
F |
Запобіжник |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F101 |
Запобіжник |
|
F102 |
Запобіжник |
|
F103 |
Запобіжник |
|
F104 |
Запобіжник |
|
F105 |
Запобіжник |
|
F106 |
Запобіжник |
|
F107 |
Запобіжник |
|
F108 |
Запобіжник |
|
F109 |
Запобіжник |
|
F110 |
Запобіжник |
|
F111 |
Запобіжник |
|
F113 |
Запобіжник |
|
F114 |
Запобіжник |
|
F201 |
Запобіжник |
|
F202 |
Запобіжник |
|
F203 |
Запобіжник |
|
F204 |
Запобіжник |
|
F205 |
Запобіжник |
|
F206 |
Запобіжник |
|
F207 |
Запобіжник |
|
F208 |
Запобіжник |
|
F209 |
Запобіжник |
|
F210 |
Запобіжник |
|
F211 |
Запобіжник |
|
F212 |
Запобіжник |
|
F213 |
Запобіжник |
|
F214 |
Запобіжник |
|
F215 |
Запобіжник |
|
F216 |
Запобіжник |
|
F217 |
Запобіжник |
|
F219 |
Запобіжник |
|
F220 |
Запобіжник |
|
F221 |
Запобіжник |
|
F222 |
Запобіжник |
|
F223 |
Запобіжник |
|
F224 |
Запобіжник |
|
F225 |
Запобіжник |
|
F226 |
Запобіжник |
|
F227 |
Запобіжник |
|
F301 |
Запобіжник |
|
F302 |
Запобіжник |
|
F303 |
Запобіжник |
|
K13 |
Реле обігріву заднього скла |
|
K41 |
Реле ближнього світла фар |
|
K42 |
Реле системи освітлення в денний час |
|
K46 |
Реле системи управління двигуном |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K79 |
Реле основних ланцюгів запалювання |
|
K219 |
Реле обігріву лобового скла, ліве |
|
K225 |
Реле компресора активної підвіски |
|
R52-1 |
Резистор системи освітлення в денний час 1 |
|
R52-2 |
Резистор системи освітлення в денний час 2 |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
V40 |
Діод ланцюга системи управління двигуном |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
