Електрична схема ламп освітлення салону Ford Transit 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

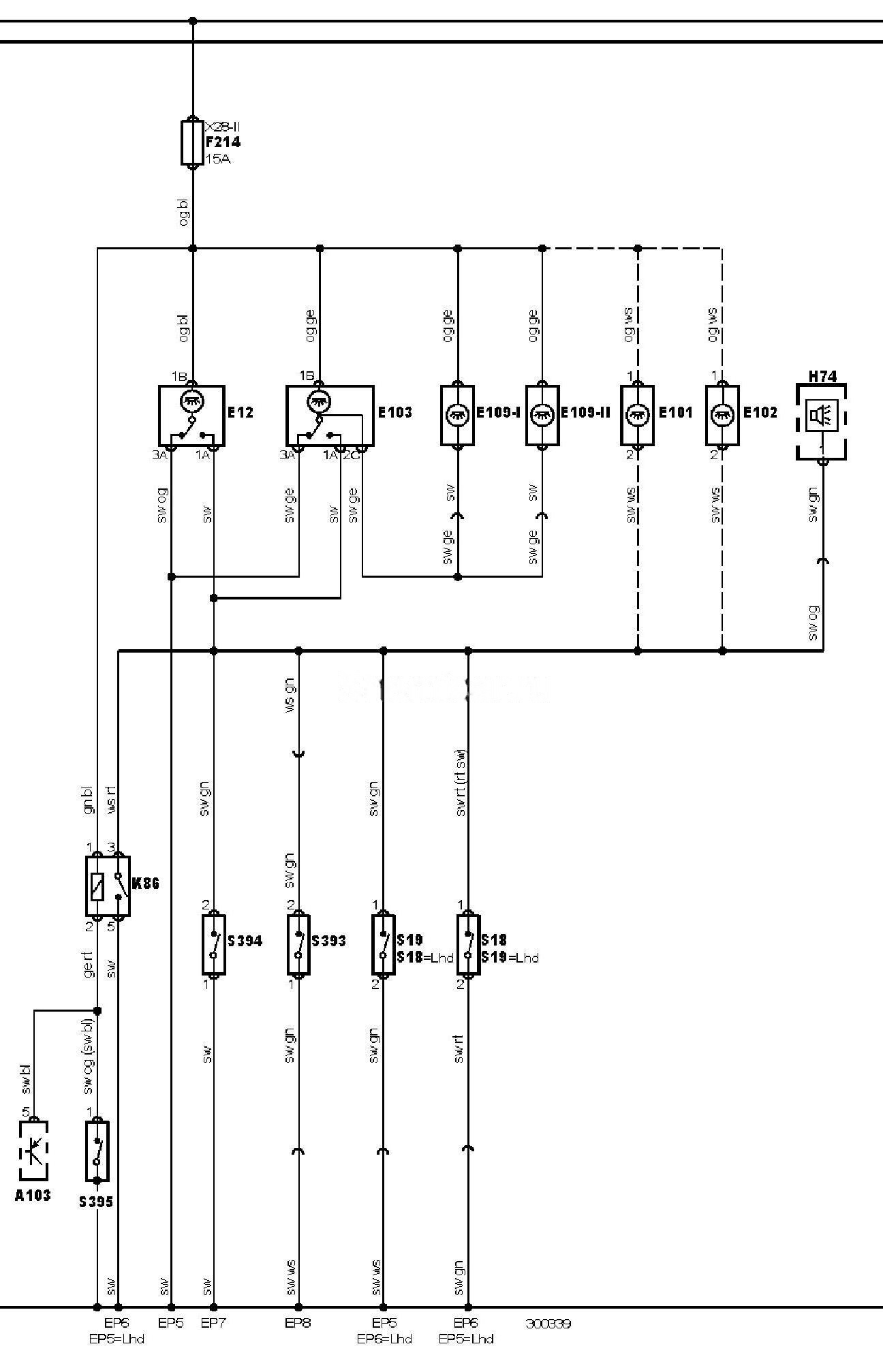

Електросхема ламп освітлення салону — Без центрального замка, з пневмопідвіскою.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A103 |
Блок керування підвіскою |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E101 |
Лампа підсвічування отвору зсувних дверей (лівої) |
|
E102 |
Лампа підсвічування отвору зсувних дверей (правої) |
|
E103 |
Лампа освітлення салону (центральна) |
|
E109-1 |
Лампа освітлення багажного відділення 1 |
|
E109-2 |
Лампа освітлення багажного відділення 2 |
|
F214 |
Запобіжник |
|
H74 |
Зуммер попередження про невиключені габарити |
|
K86 |
Реле лампи освітлення салону |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S393 |
Кінцевий вимикач зсувних дверей (лівої) |
|
S394 |
Кінцевий вимикач зсувних дверей (правої) |
|
S395 |
Кінцевий вимикач задніх дверей (вантажний відсік) |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
