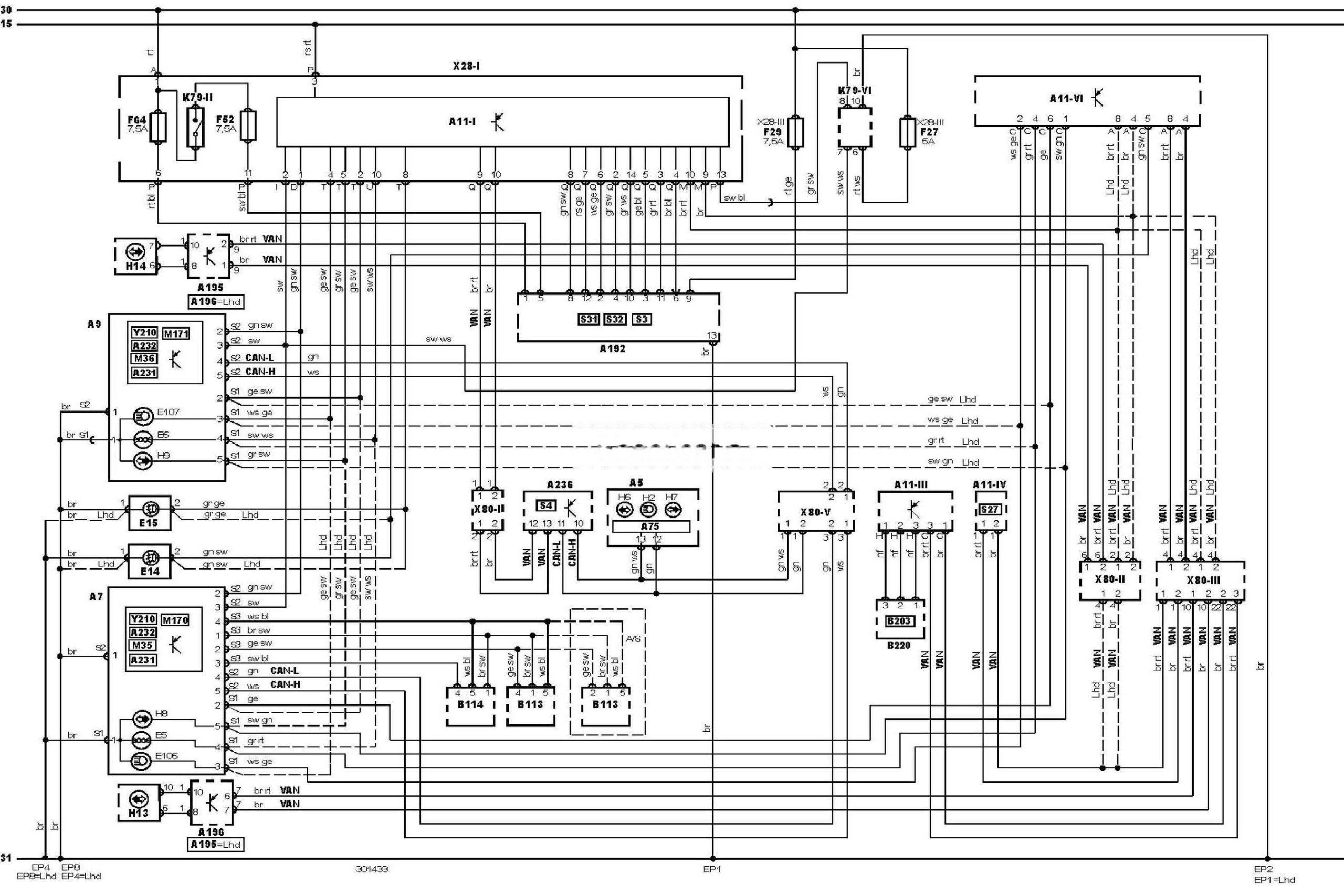

Електрична схема зовнішнього освітлення Mercedes Benz E-Class (211) 2006 року випуску.
Електросхема ламп зовнішнього освітлення — передні фари — з ксеноновими лампами (06.2006-).
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A11-1V |
Багатофункціональний блок керування 4 |
|
A11-V1 |
Багатофункціональний блок керування 6 |
|
A75 |
Блок керування комбінацією приладів |
|
A192 |
Блок керування освітленням |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A231 |
Блок керування ксеноновими фарами |
|
A232 |
Блок увімкнення ксенонових фар |
|
A236 |
Блок керування електрообладнанням кермової колонки |
|
B113 |
Датчик висоти положення кузова (передній) |
|
B114 |
Датчик висоти положення кузова (задній) |
|
B203 |
Датчик дощу (очисник лобового скла) |
|
B220 |
Датчик сонячного світла |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E106 |
Лампа дальнього світла (ліва) |
|
E107 |
Лампа дальнього світла (права) |
|
F27 |
Запобіжник |
|
F29 |
Запобіжник |
|
F52 |
Запобіжник |
|
F64 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
K79-1V |
Реле 4 основних ланцюгів запалювання |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
M170 |
Електродвигун коректора фари, лів. |
|
M171 |
Електродвигун коректора фар (правий) |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S27 |
Вимикач аварійної сигналізації |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S231 |
Вимикач стартера |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, панель приладів |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X80-V |
Роз’єм 5 шини даних |
|
Y210 |
Привід перемикання дальнього/ближнього світла фари |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
