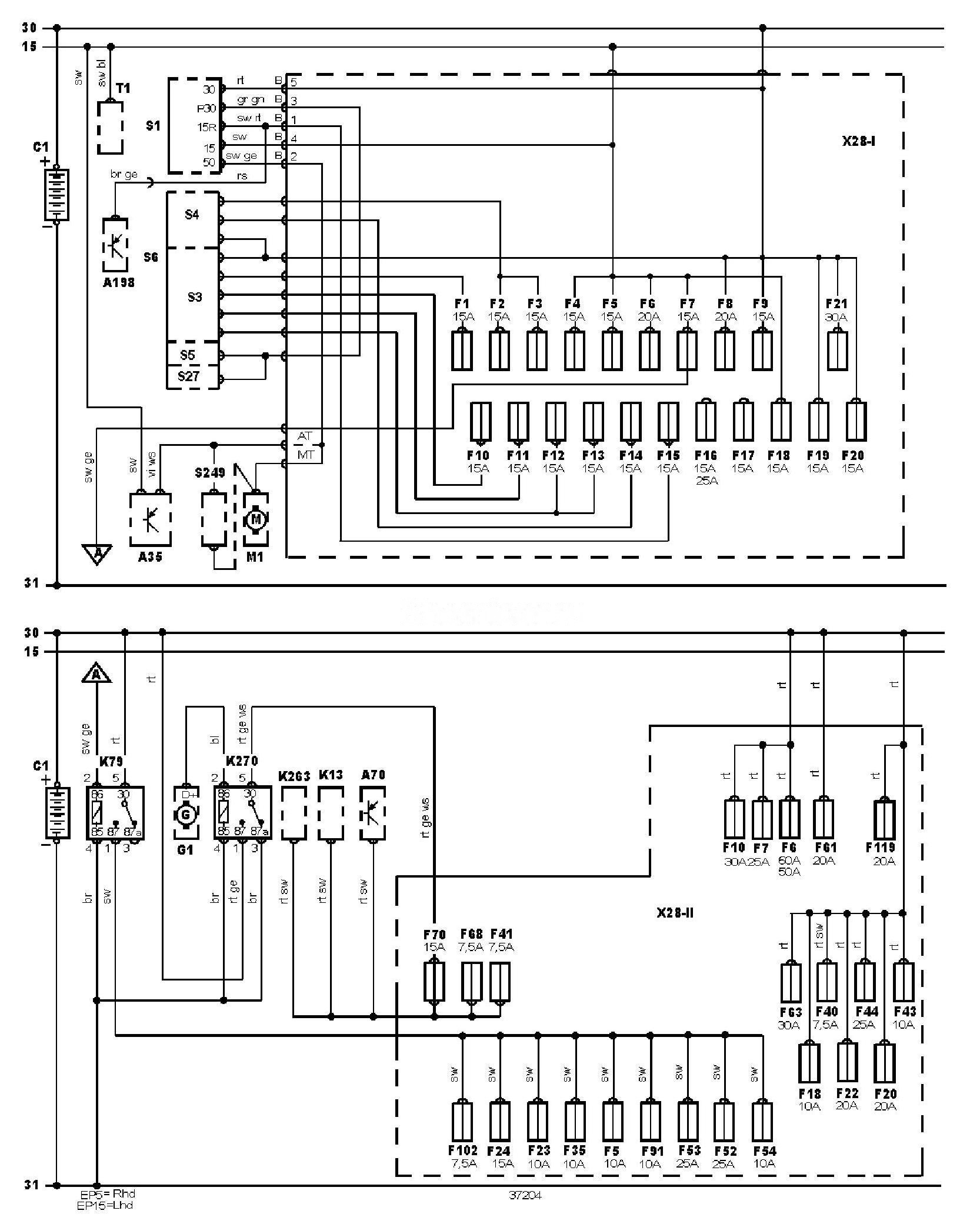

Електрична схема розподілу живлення Mercedes Benz Sprinter (901)/W904 1997, 1998, 1999, 2000 року випуску.
Електросхема розподілу живлення (03.1997-).
Позначення до електричної схеми Mercedes Benz Sprinter (901)/W904
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A70 |
Блок контролю рівня моторного масла |
|
A198 |
Електронний блок керування SRS |
|
C1 |
Акумуляторна батарея |
|
EP15 |
Точка маси |
|
EP5 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F35 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F43 |
Запобіжник |
|
F44 |
Запобіжник |
|
F52 |
Запобіжник |
|
F53 |
Запобіжник |
|
F54 |
Запобіжник |
|
F61 |
Запобіжник |
|
F63 |
Запобіжник |
|
F68 |
Запобіжник |
|
F70 |
Запобіжник |
|
F91 |
Запобіжник |
|
F102 |
Запобіжник |
|
F119 |
Запобіжник |
|
G1 |
Генератор |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K263 |
Реле відключення електромагнітної муфти компресора кондиціонера |
|
K270 |
Реле основних ланцюгів |
|
M1 |
Стартер |
|
S1 |
Замок запалювання |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S27 |
Вимикач аварійної сигналізації |
|
S249 |
Датчик положення селектора |
|
T1 |
Котушка запалювання |
|
X28-1 |
Блок запобіжників/реле, рульова колонка |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
