Електрична схема розподілу живлення Mercedes Benz M-Class (163) 2001, 2002, 2003, 2004 року випуску.

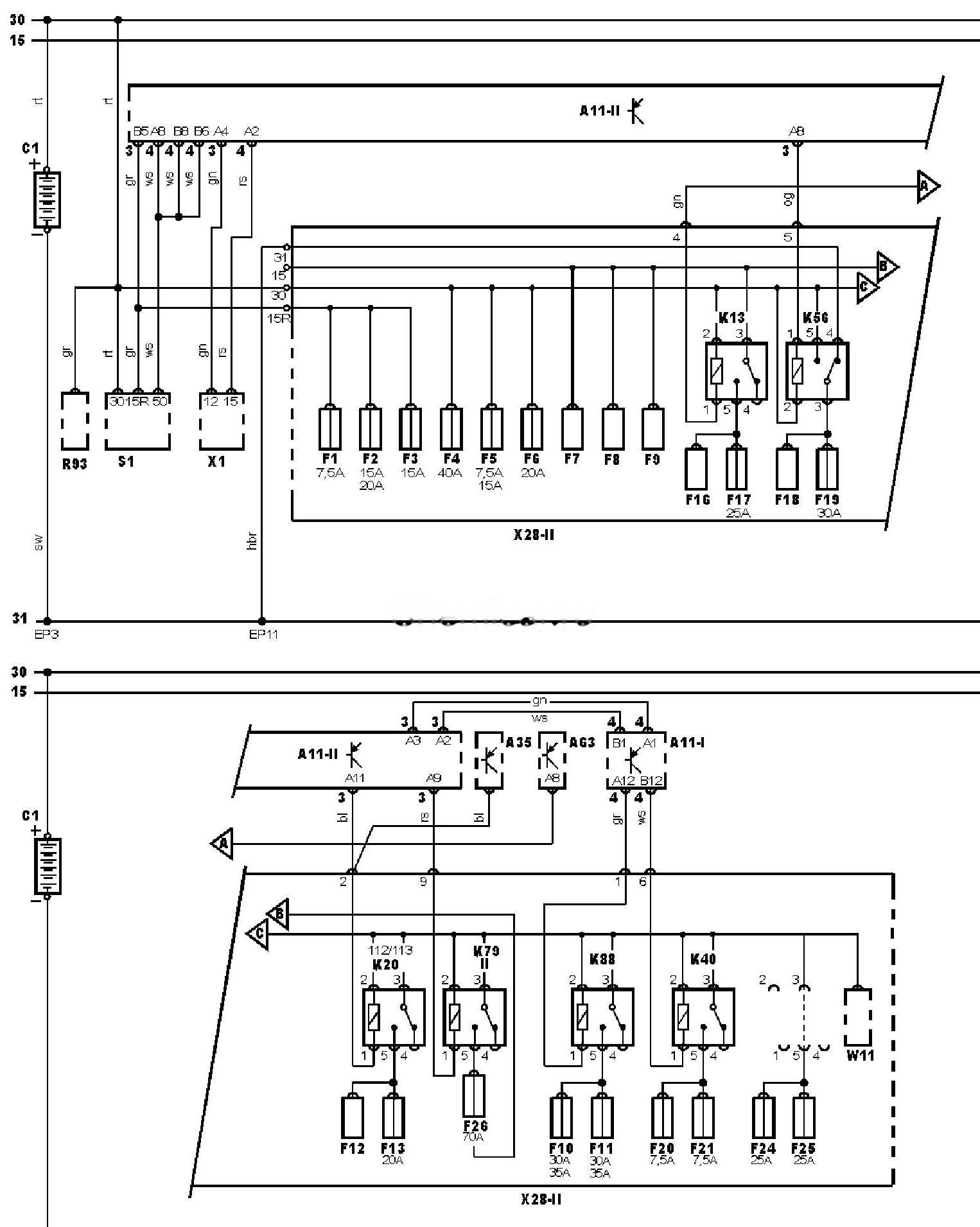

Електросхема розподілу живлення – Блок запобіжників / реле 2 (09.2001-).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
A11-2 |
Багатофункціональний блок керування – нижня частина панелі приладів, праворуч |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
C1 |
Акумуляторна батарея |
|
EP11 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K20 |
Реле паливного насоса |
|
K40 |
Реле дальнього світла фар |
|
K56 |
Реле насоса омивача фар |
|
K79 |
Реле основних ланцюгів запалювання |
|
K88 |
Реле електроприводу сидінь |
|
R93 |
Нагрівач охолоджуючої рідини |
|
S1 |
Замок запалювання |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-2 |
Блок запобіжників/реле — права нижня захисна панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
