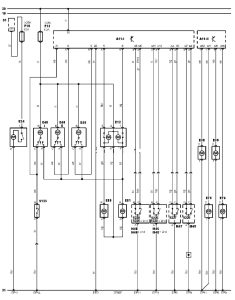

Електрична схема освітлення салону Mercedes Benz M-Class (163) 1997, 1998, 1999 року випуску.

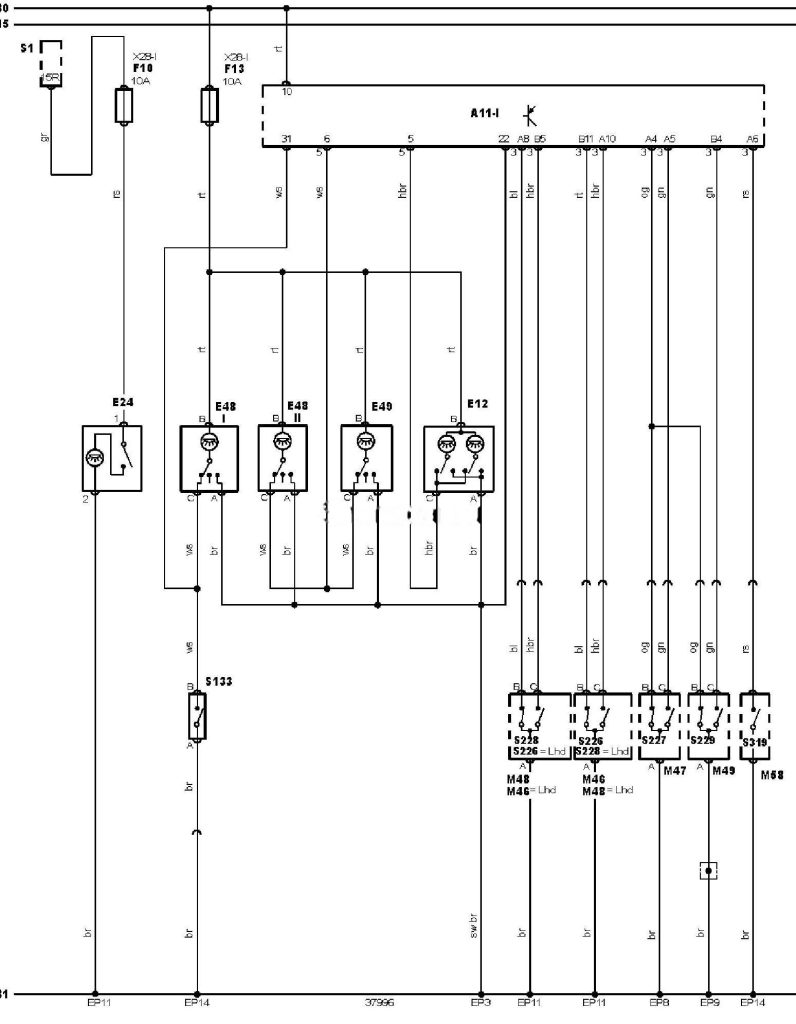

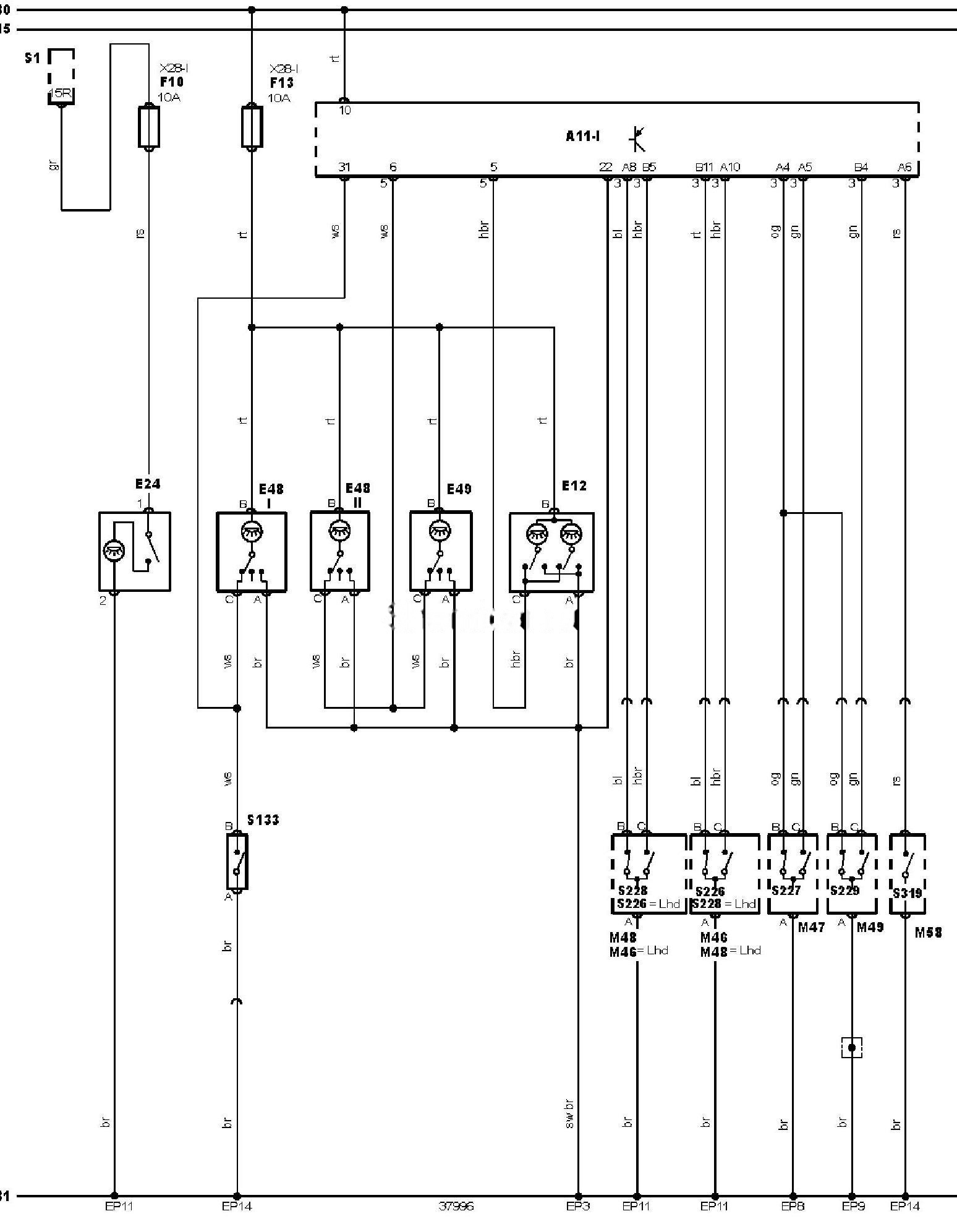

Електросхема ламп освітлення салону (-11.1999).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
EP11 |
Точка маси |
|
EP14 |
Точка маси |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задня двері) |
|
S1 |
Замок запалювання |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
