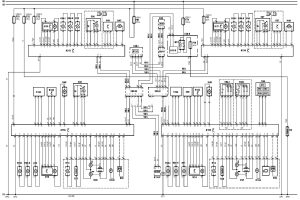

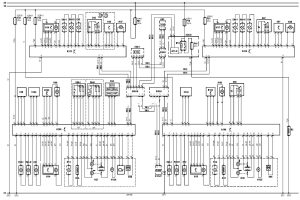

Електрична схема освітлення салону Mercedes Benz E-Class (211) 2005, 2006 року випуску.

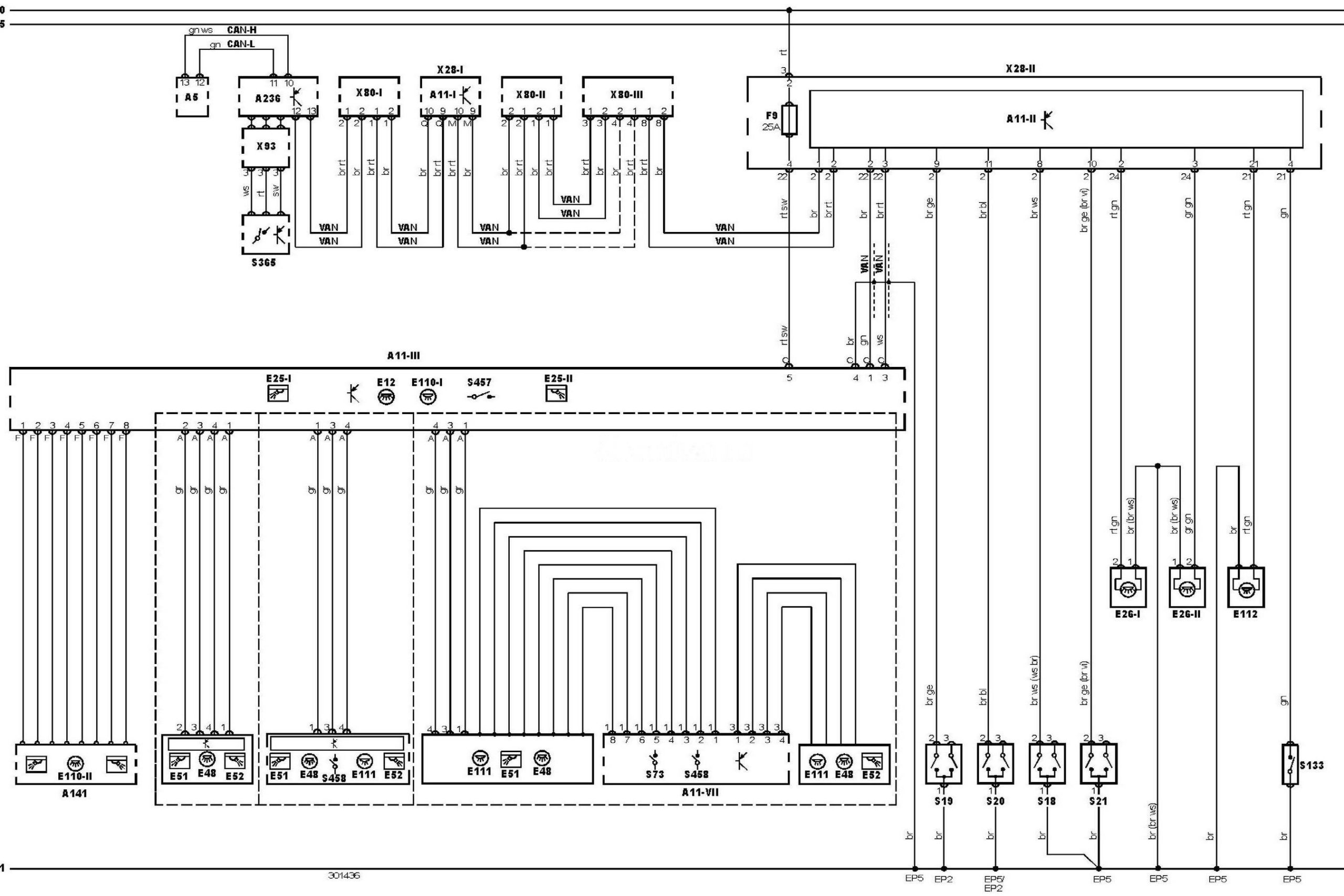

Електросхема ламп освітлення салону — Стельові лампи.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A11-V2 |
Багатофункціональний блок керування 7 |
|
A141 |
Внутрішнє дзеркало заднього виду |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E25-1 |
Лампа місцевого підсвічування, єдина 1 |
|
E25-2 |
Лампа місцевого підсвічування, єдина 2 |
|
E26-1 |
Лампа підсвічування багажника / задніх дверей 1 |
|
E26-2 |
Лампа підсвічування багажника / задніх дверей 2 |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E110-1 |
Лампа внутрішнього освітлення, передня 1 |
|
E110-2 |
Лампа внутрішнього освітлення, передня 2 |
|
E111 |
Лампа внутрішнього освітлення, задня |
|
E112 |
Лампа внутрішнього освітлення, багажне відділення |
|
F9 |
Запобіжник |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S20 |
Вимикач освітлення салону (лівий задній) |
|
S21 |
Вимикач освітлення салону (правий задній) |
|
S73 |
Вимикач задньої лампи освітлення салону |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S365 |
Комбінований перемикач (на кермі) |
|
S457 |
Вимикач лампи внутрішнього освітлення, передній |
|
S458 |
Вимикач лампи внутрішнього освітлення, задній |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X93 |
Спіральний провід (SRS) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
