Електросхема освітлення салону тип 1 MG ZS

Електрична схема освітлення салону MG ZS 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема ламп освітлення салону — 4 дв.

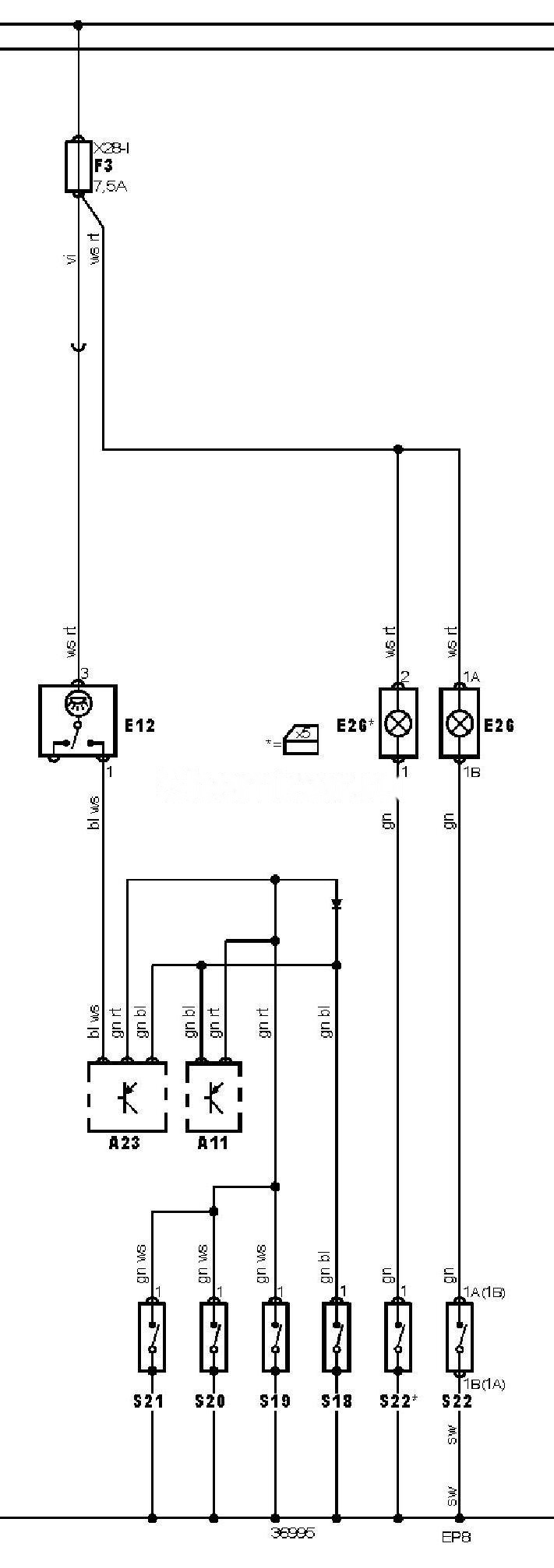

Електросхема освітлення салону тип 1 MG ZS — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми MG ZS

15	Замок запалювання — запалювання УВІМКН
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
A23	Блок керування протиугінною системою
EP8	Точка маси
E12	Лампа освітлення салону (передня)
E26	Лампа підсвічування багажника / задніх дверей
F3	Запобіжник
S18	Вимикач освітлення салону (з боку водія)
S19	Вимикач освітлення салону (з боку пасажира)
S20	Вимикач освітлення салону (лівий задній)
S21	Вимикач освітлення салону (правий задній)
S22	Вимикач освітлення (багажне відділення)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
