Електросхема звукового сигналу тип 2 MG ZS

Електрична схема звукового сигналу MG ZS 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема звукового сигналу — 5дв.

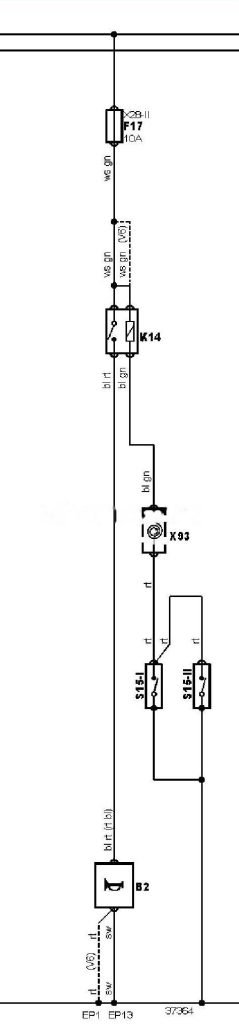

Електросхема звукового сигналу тип 2 MG ZS — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми MG ZS

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
B2	Звуковий сигнал (подвійний)
EP1	Точка маси
EP13	Точка маси
F17	Запобіжник
K14	Реле звукового сигналу
S15-1	Вимикач звукового сигналу
S15-2	Вимикач звукового сигналу
X93	Спіральний провід (SRS)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В MG ZS
