Електрична схема двигуна MG ZS 2001, 2002 року випуску.

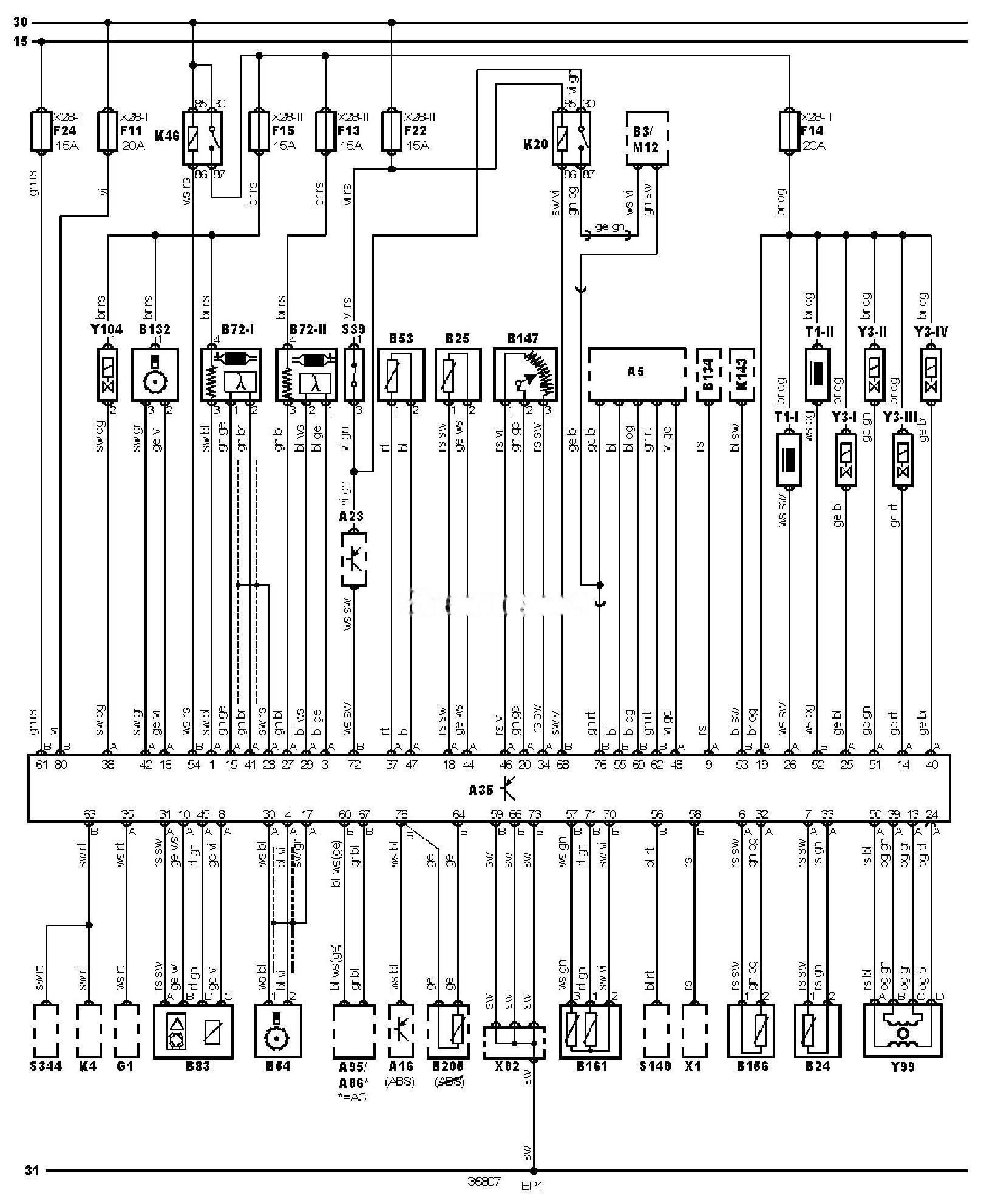

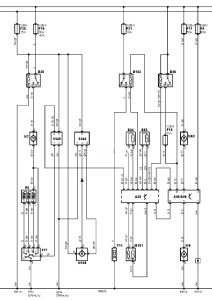

Електросхема системи управління двигуном (-10.2002).
Позначення до електричної схеми MG ZS
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A23 |
Блок управління протиугінною системою |
|
A35 |
Електронний блок управління двигуном |
|
B3 |
Датчик рівня палива |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B53 |
Датчик температури за випарником |
|
B54 |
Датчик положення колінчастого вала |
|
B72-1 |
Підігрівається кисневий датчик |
|
B72-2 |
Підігрівається кисневий датчик |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B134 |
Датчик швидкості автомобіля (АКПП) |
|
B147 |
Датчик положення дросельної заслінки |
|
B156 |
Датчик температури моторного масла |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B205 |
Датчик стану дорожнього покриття |
|
EP1 |
Точка заземлення |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
G1 |
Генератор |
|
K4 |
Реле стартера |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S149 |
Головний вимикач кондиціонера |
|
S344 |
Вимикач заборони запуску |
|
T1-1 |
Котушка запалювання |
|
T1-2 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X92 |
Роз’єм (джампер) |
|
Y3-1 |
Форсунка |
|
Y3-2 |
Форсунка |
|
Y3-3 |
Форсунка |
|
Y3-1V |
Форсунка |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
