Електрична схема кондиціонера MG ZS 2001, 2002 року випуску.

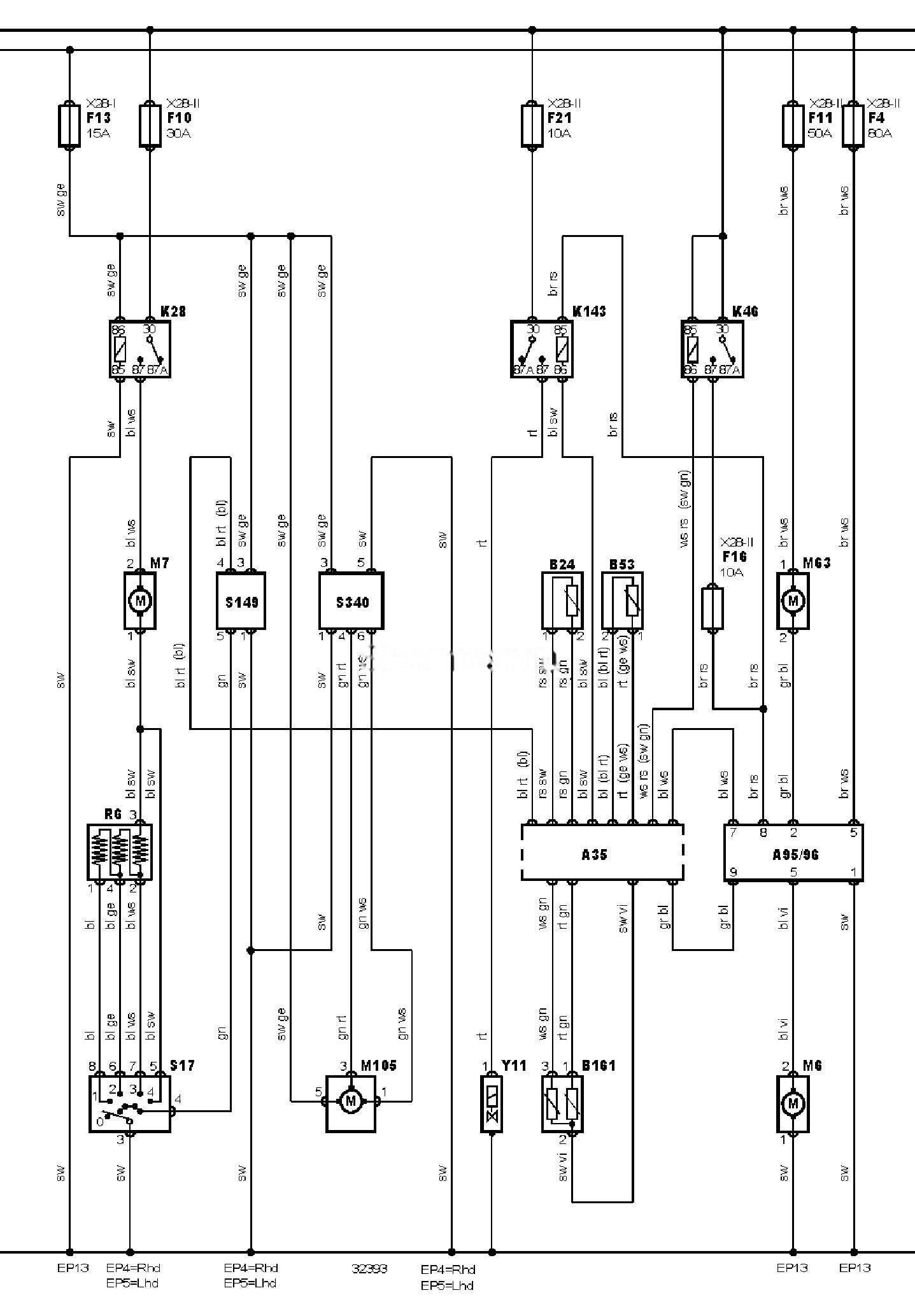

Електросхема кондиціонера (-10.2002).
Позначення до електричної схеми MG ZS
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A96 |
Блок керування електродвигуном вентилятора конденсатора кондиціонера |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F4 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F16 |
Запобіжник |
|
F21 |
Запобіжник |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M63 |
Електродвигун вентилятора конденсатора кондиціонера |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S149 |
Головний вимикач кондиціонера |
|
S340 |
Перемикач забору повітря |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
