Електрична схема очищувачів та омивачів Mercedes Benz M-Class (163) 2000, 2001, 2002, 2003, 2004 року випуску.

Електросхема очищувачів та омивачів (09.2000-).

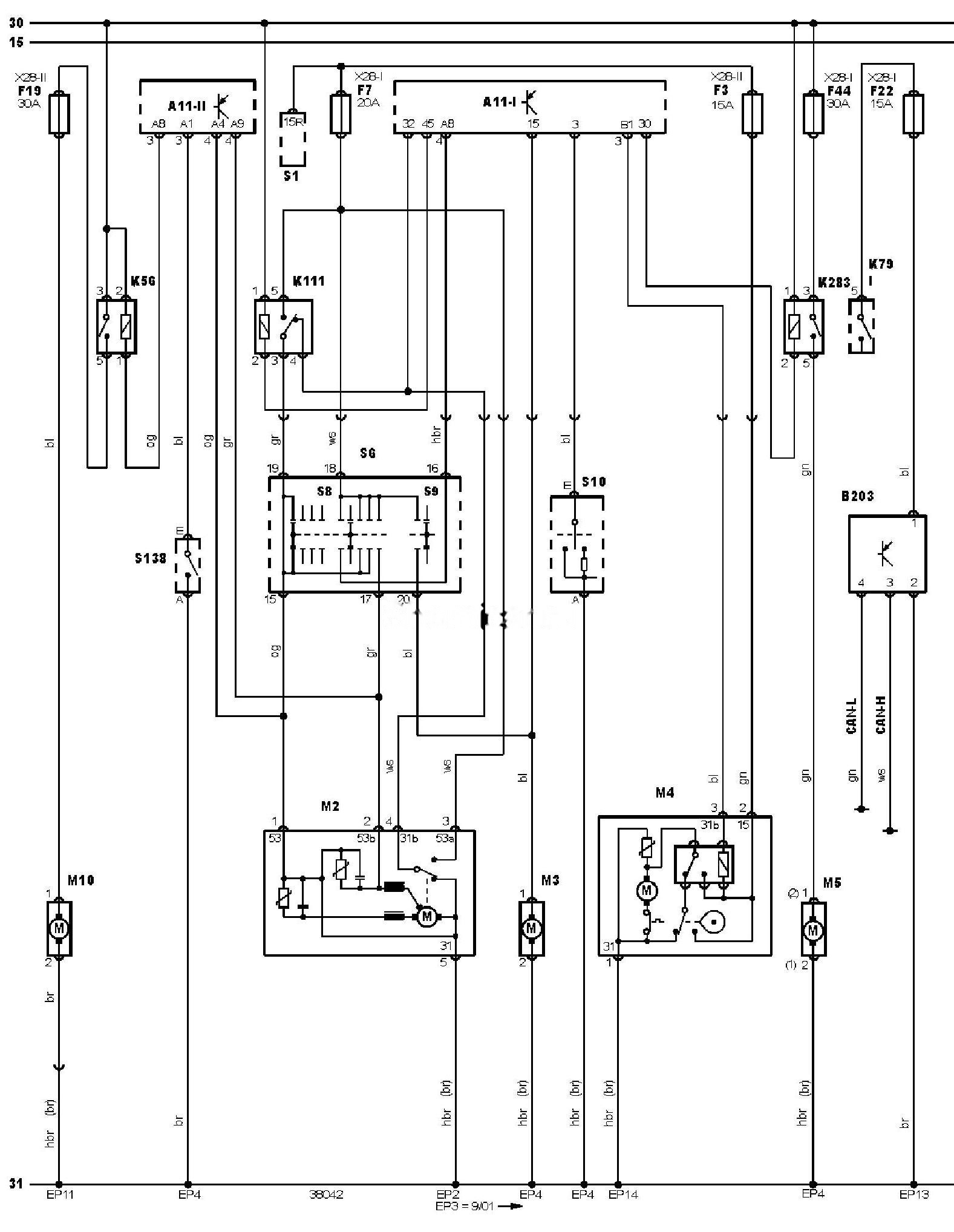

Електросхема очищувачів тип 3 Mercedes Benz M-Class (163)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Mercedes Benz M-Class

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11-1

Багатофункціональний блок керування — моторний відсік

A11-2

Багатофункціональний блок керування – нижня частина панелі приладів, праворуч

B203

Датчик дощу (очищувач лобового скла)

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP11

Точка маси

EP13

Точка маси

EP14

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

F3

Запобіжник

F7

Запобіжник

F19

Запобіжник

F22

Запобіжник

F44

Запобіжник

K56

Реле насоса омивача фар

K79

Реле основних ланцюгів запалювання

K111

Реле електродвигуна очищувача лобового скла

K283

Реле електродвигуна насоса омивача заднього скла

M2

Електродвигун очищувача лобового скла

M3

Електродвигун насоса омивача лобового скла

M4

Електродвигун очищувача заднього скла

M5

Електродвигун насоса омивача заднього скла

M10

Електродвигун насоса омивача фар (лівий або єдиний)

S1

Замок запалювання

S6

Комбінований перемикач

S8

Перемикач керування очищувачем / омивачем лобового скла

S9

Вимикач омивача лобового скла

S10

Перемикач керування очищувачем / омивачем заднього скла

S138

Педальний вимикач омивача фар

X28-1

Блок запобіжників/реле — моторний відсік

X28-2

Блок запобіжників/реле — права нижня захисна панель

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
