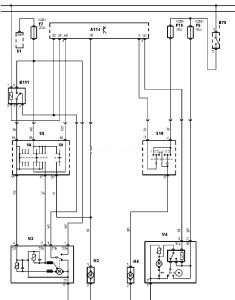

Електрична схема очищувачів та омивачів Mercedes Benz M-Class (163) 1999, 2000 року випуску.

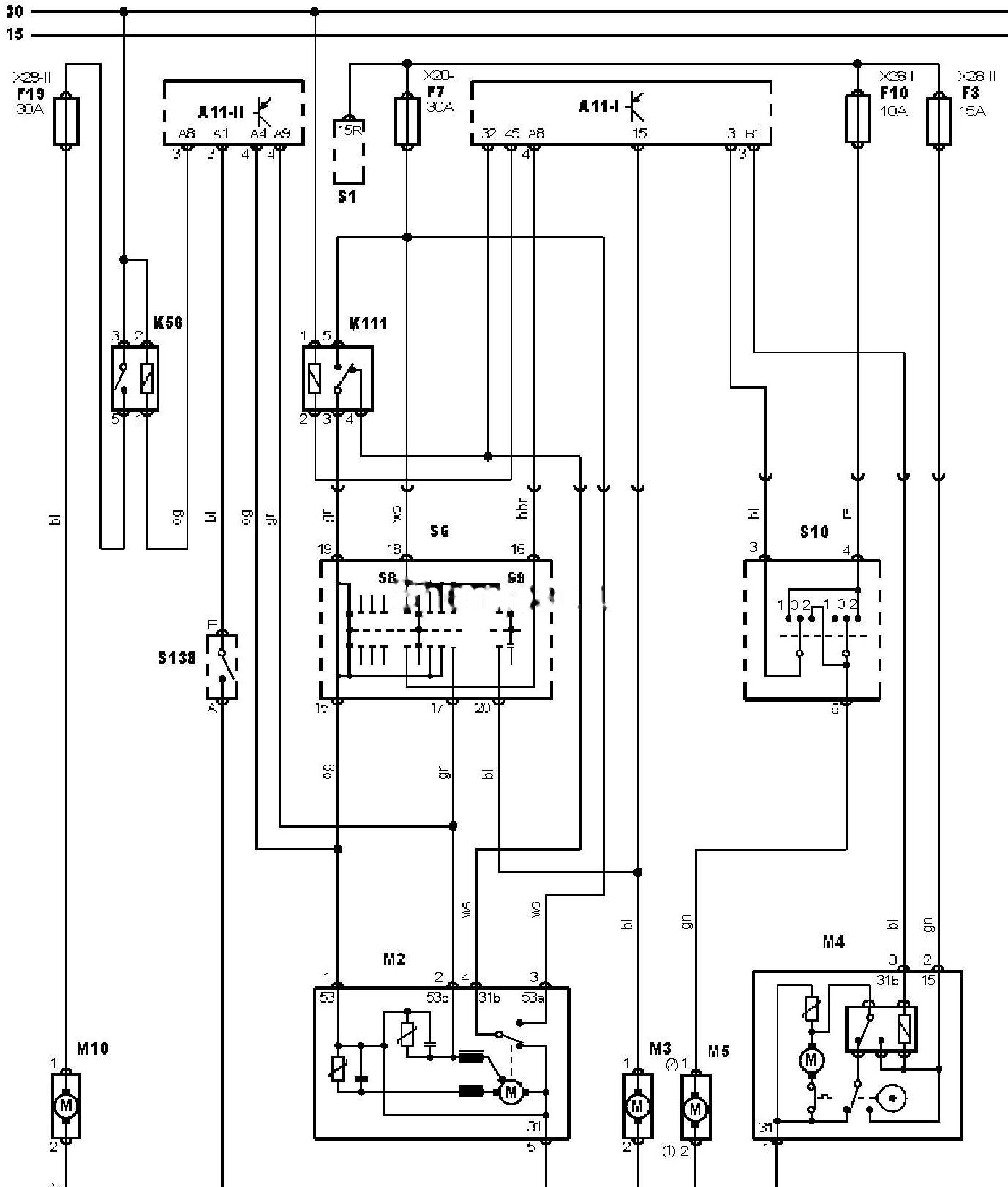

Електросхема очищувачів та омивачів (12.1999-08.2000).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
A11-2 |
Багатофункціональний блок керування — нижня частина панелі приладів, праворуч |
|
EP11 |
Точка маси |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
F3 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F19 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S138 |
Педальний вимикач омивача фар |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
|
X28-2 |
Блок запобіжників/реле — права нижня захисна панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
