Електрична схема очищувачів та омивачів Mercedes Benz E-Class (210) 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

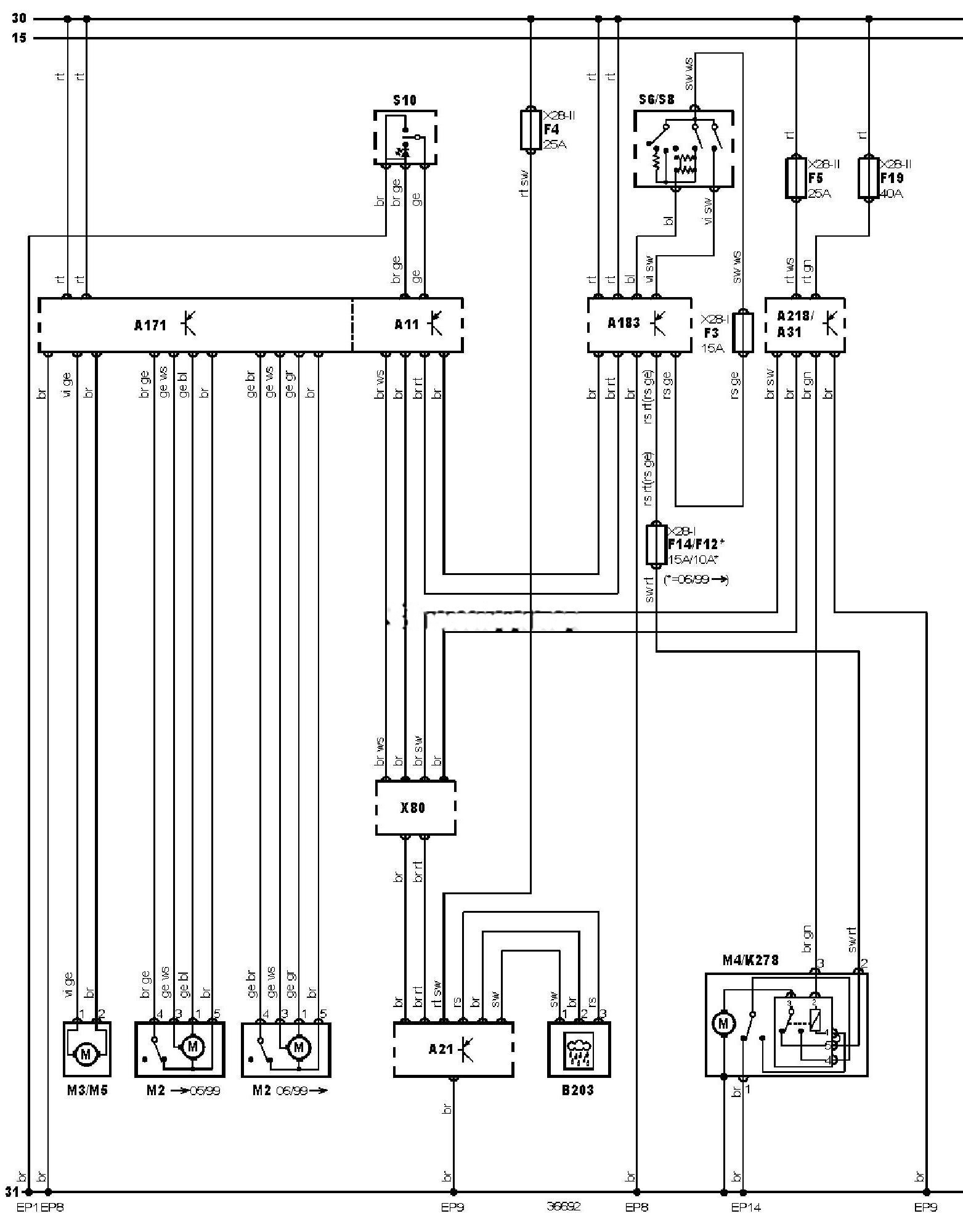

Електросхема очищувачів та омивачів (03.1997-).
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A21 |
Стельова консоль |
|
A31 |
Блок керування центральним замком |
|
A171 |
Блок реле |
|
A183 |
Блок керування замком запалювання |
|
A218 |
Блок керування очищувачем / омивачем заднього скла |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP1 |
Точка маси |
|
EP14 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F19 |
Запобіжник |
|
K278 |
Реле очищувача заднього скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
X80 |
Роз’єм шини даних |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
