Електрична схема розподілу живлення Mercedes Benz E-Class (210) 1999, 2000, 2001, 2002, 2003 року випуску.

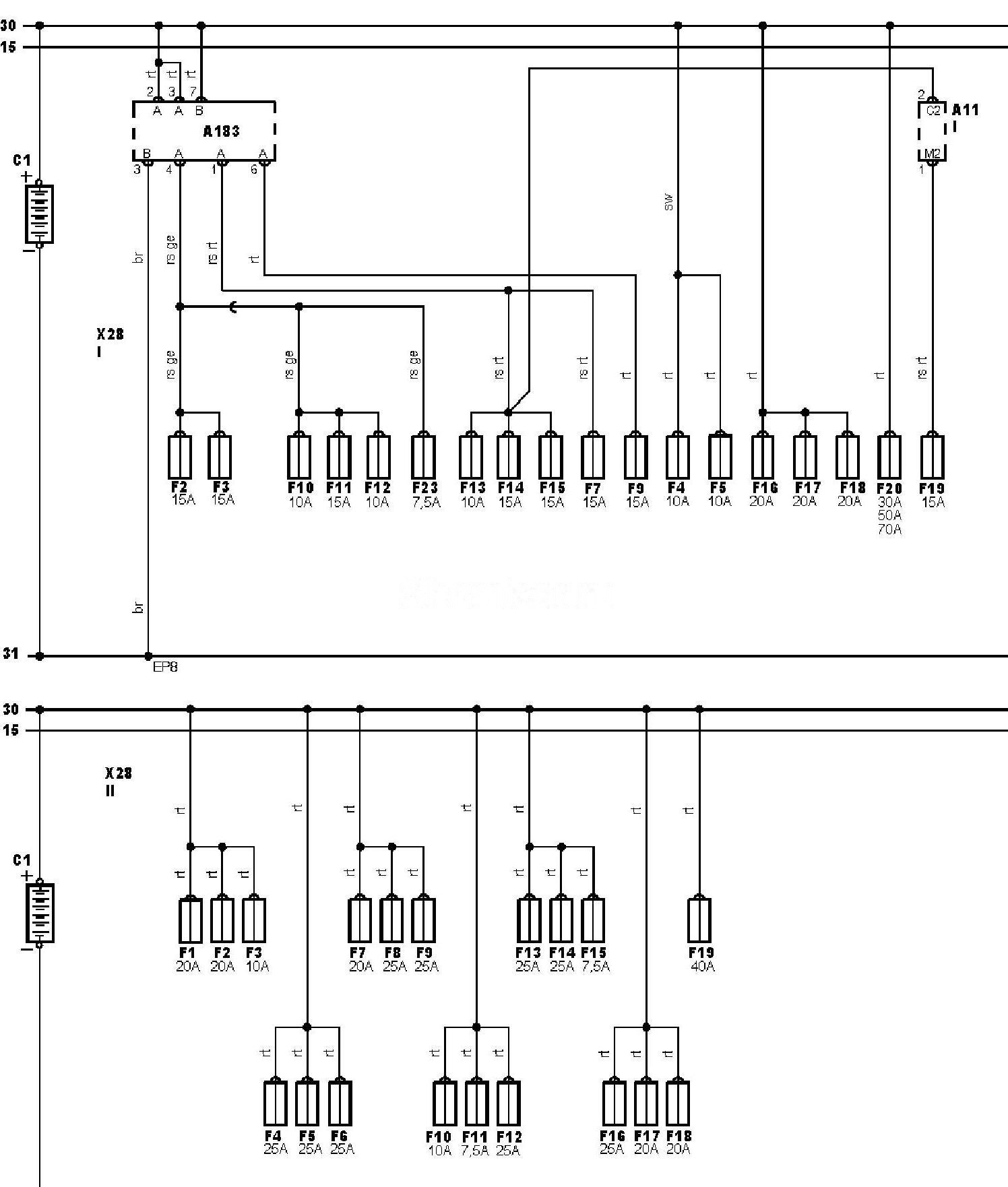

Електросхема розподілу живлення — Блок запобіжників/ реле 1/2 (06.1999-).
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A183 |
Блок керування замком запалювання |
|
C1 |
Акумуляторна батарея |
|
EP8 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F23 |
Запобіжник |
|
X28 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
