Електросхема подушок безпеки Mercedes Benz E-Class (210)

Електрична схема подушок безпеки Mercedes Benz E-Class (210) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема подушок безпеки.

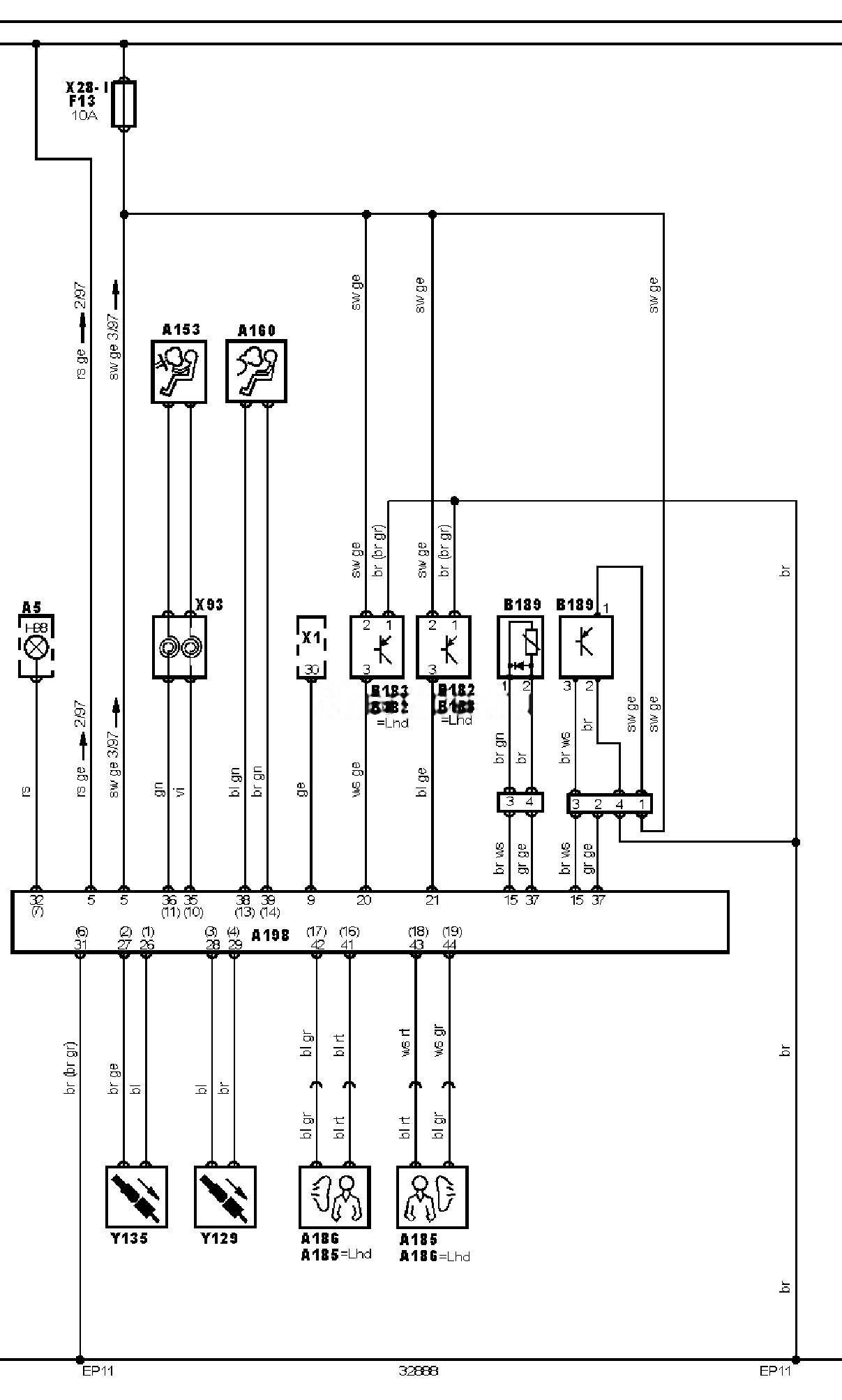

Електросхема подушок безпеки Mercedes Benz E-Class (210) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz Е-Class

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
A185	Бічна подушка безпеки водія
A186	Бічна подушка безпеки пасажира
A198	Електронний блок керування SRS
B189	Датчик наявності пасажира на сидінні
EP11	Точка маси
F13	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Mercedes Benz E-Class (210)
