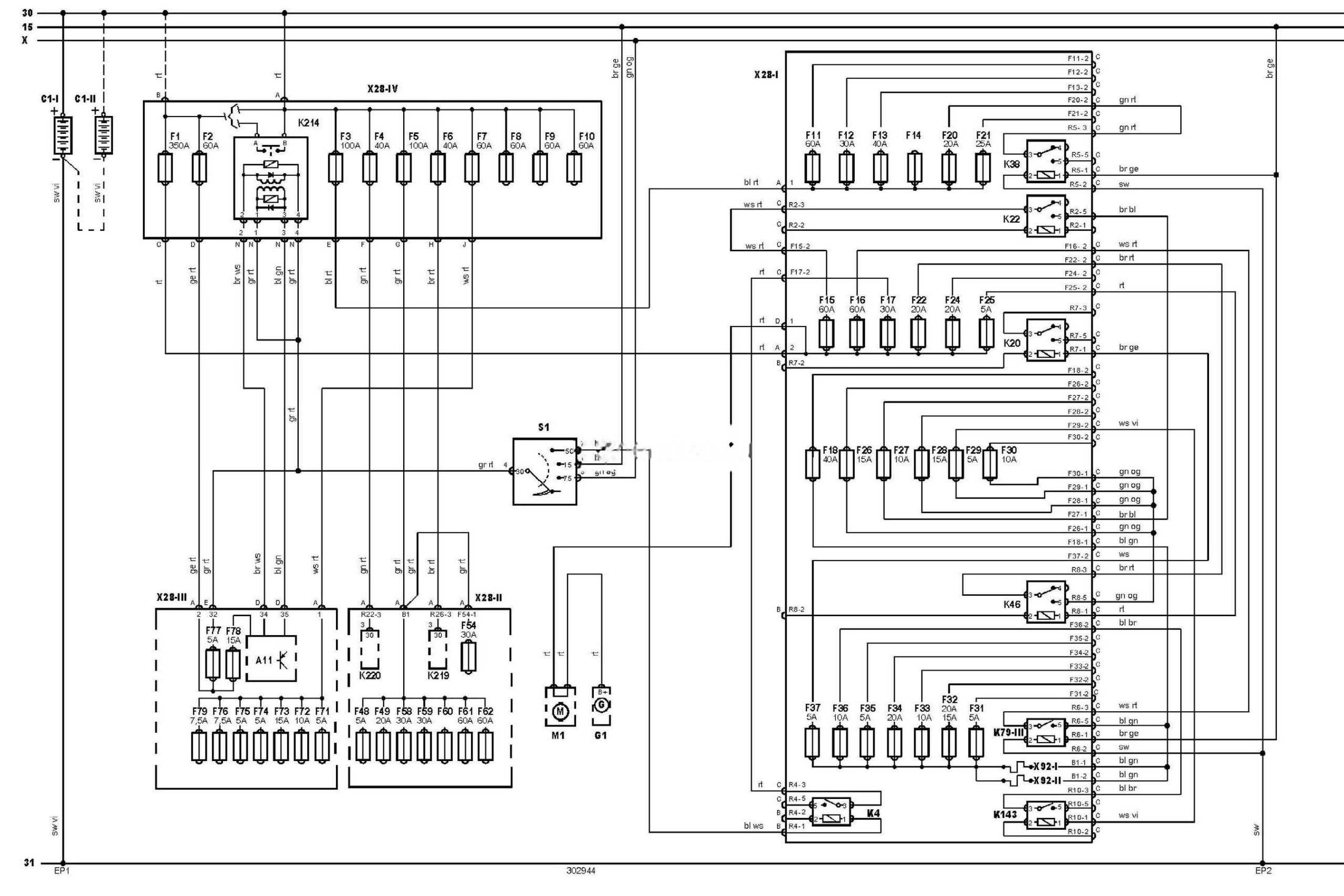

Електрична схема розподілу живлення Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема розподілу живлення — Блок запобіжників приладової панелі 3 та блок запобіжників у моторному відсіку.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
C1-1 |
Акумуляторна батарея 1 |
|
C1-2 |
Акумуляторна батарея 2 |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
F37 |
Запобіжник |
|
F48 |
Запобіжник |
|
F49 |
Запобіжник |
|
F54 |
Запобіжник |
|
F58 |
Запобіжник |
|
F59 |
Запобіжник |
|
F60 |
Запобіжник |
|
F61 |
Запобіжник |
|
F62 |
Запобіжник |
|
F71 |
Запобіжник |
|
F72 |
Запобіжник |
|
F73 |
Запобіжник |
|
F74 |
Запобіжник |
|
F75 |
Запобіжник |
|
F76 |
Запобіжник |
|
F77 |
Запобіжник |
|
F78 |
Запобіжник |
|
F79 |
Запобіжник |
|
G1 |
Генератор |
|
K4 |
Реле стартера |
|
K20 |
Реле паливного насоса |
|
K22 |
Реле свічок розжарювання |
|
K38 |
Реле ABS |
|
K46 |
Реле системи керування двигуном |
|
K79-3 |
Реле 3 основних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K214 |
Реле додаткового акумулятора |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
K220 |
Реле обігрівача лобового скла, праве |
|
M1 |
Стартер |
|
S1 |
Замок запалювання |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, приладова панель 2 |
|
X28-1V |
Блок запобіжників/реле, приладова панель 3 |
|
X92-1 |
Роз’єм (джампер) 1 |
|
X92-2 |
Роз’єм (джампер) 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
