Електросхема освітлення салону тип 5 Ford Transit 2006-2011

Електрична схема освітлення салону Ford Transit 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

Електросхема ламп освітлення салону — Chassis cab (без центрального замка).

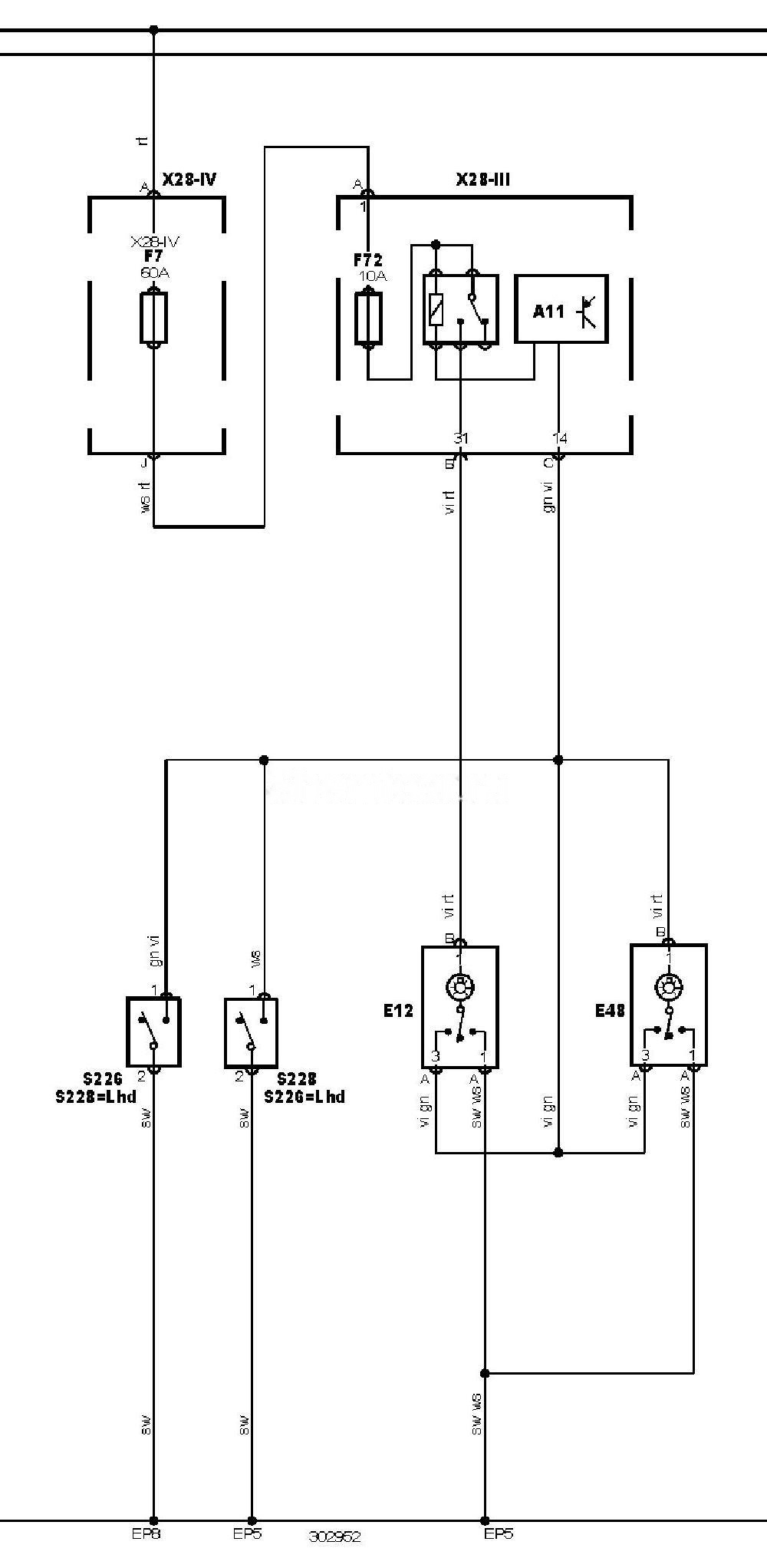

Електросхема освітлення салону тип 5 Ford Transit 2006-2011 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Transit

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP5	Точка маси
EP8	Точка маси
E12	Лампа освітлення салону (передня)
E48	Лампа освітлення салону (задня ліва або єдина)
F7	Запобіжник
F72	Запобіжник
S226	Кінцевий вимикач дверей водія
S228	Кінцевий вимикач дверей пасажира
X28-3	Блок запобіжників/реле, панель приладів 2
X28-1V	Блок запобіжників/реле, панель приладів 3

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
